SIGMA 014 és 014T csempevágó kerék – kompatibilitási útmutató
A megfelelő vágókereket a gépen lévő vágókar alapján válassza ki
A SIGMA 014 és 014T vágókerekek több korábbi Sigma kézi csempevágó vágókarjával használhatók. A megfelelő kerék kiválasztásakor azonban nem elegendő kizárólag a csempevágó típusát figyelembe venni, mert a Sigma gépeken a teljes vágókar cserélhető.
Előfordulhat, hogy egy régebbi csempevágón már nem az eredeti gyári vágókar található. Ebben az esetben a gép típusszáma alapján kiválasztott kerék nem feltétlenül lesz megfelelő. A biztos azonosításhoz mindig ellenőrizni kell a jelenleg felszerelt vágókar típusát.
Hogyan válassza ki a megfelelő vágókereket?
Keresse meg a vágókaron vagy az alkatrészen található jelölést, például 24B, 24C, 24E, 24F vagy 24AE.
Ellenőrizze a kerék méretét, tengelyét és rögzítési módját.
A kompatibilis vágókarokhoz a 014 vagy a 014T változat használható.
Kompatibilis Sigma csempevágók és vágókarok
| Sigma csempevágó típusa | Gyári vágókar típusa | Kompatibilis vágókerék |
|---|---|---|
| 2G – 37 cm | 24F | 014 / 014T |
| 7A – 33 cm | 24B | 014 / 014T |
| 7F – 37 cm | 24F | 014 / 014T |
| 3G – 45 cm | 24E | 014 / 014T |
| 5A – 51 cm | 24E | 014 / 014T |
| 3L – 55 cm | 24E | 014 / 014T |
| 5B – 63 cm | 24E | 014 / 014T |
| 2B3 – 66 cm | 24C | 014 / 014T |
| 3B4 – 67 cm | 24E | 014 / 014T |
| 4A – 75 cm | 24AE | 014 / 014T |
| 3C2 – 77 cm | 24AE | 014 / 014T |
| 3D4 – 95 cm | 24AE | 014 / 014T |
A géptípusok mellett szereplő kompatibilitás az eredeti gyári vágókarral szerelt változatokra vonatkozik.
Vágókar szerinti gyors kereső
| Vágókerék | Kivitel | Kompatibilis vágókarok |
|---|---|---|

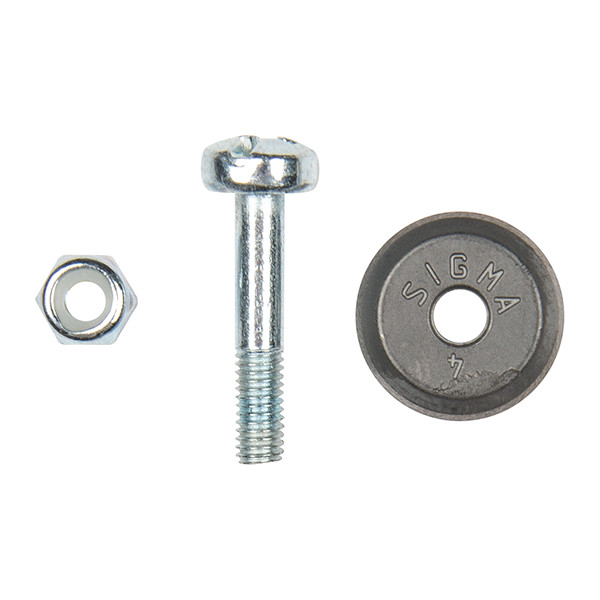

| SIGMA 014 | Wolfram-karbid | 24B, 24C, 24E, 24F és 24AE |

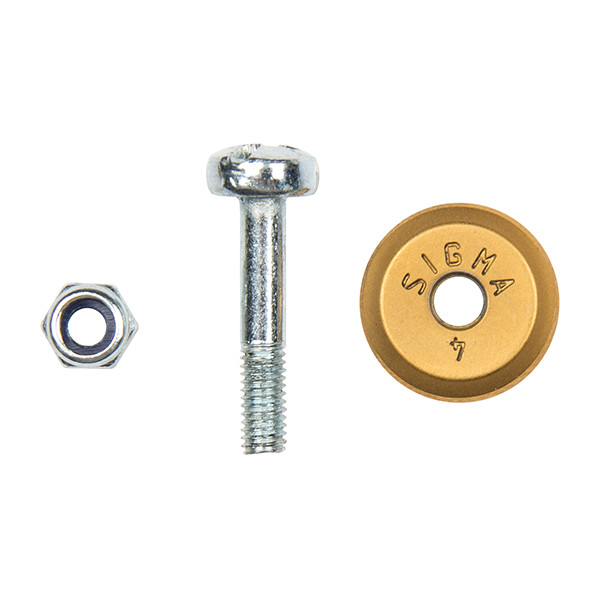

| SIGMA 014T | Titán bevonat | 24B, 24C, 24E, 24F és 24AE |
Ez nem feltétlenül jelenti azt, hogy a kerék nem használható. Ellenőrizze közvetlenül a gépen lévő vágókart. Ha azon 24B, 24C, 24E, 24F vagy 24AE jelölés található, akkor a vágókarhoz a SIGMA 014 vagy 014T kerék használható.
Miért fontos a vágókar ellenőrzése?
A Sigma kézi csempevágók tartós és hosszú ideig javítható gépek. Emiatt gyakori, hogy egy régebbi csempevágón idővel nemcsak a vágókereket, hanem a teljes vágókart is lecserélik. Az új vágókar eltérhet az eredeti gyári felszereltségtől.
Például egy eredetileg 24E vágókarral szerelt gépen később 24M08X vagy más kompatibilis kar is lehet. Ilyen esetben mindig a jelenlegi karhoz való kereket kell kiválasztani.
Mikor érdemes kicserélni a vágókereket?
- A kerék már nem készít folyamatos, egyenletes karcolási vonalat.
- A karcolás során akadozik vagy oldalirányban kotyog.
- A burkolólap törése rendszeresen eltér a karcolási vonaltól.
- A mázas felület a korábbinál erősebben kipattogzik.
- A karcoláshoz egyre nagyobb erőkifejtés szükséges.
- A vágókerék tengelye vagy rögzítése elkopott.
A vágókerék cseréje előtt ellenőrizd
- A vágókar cikkszámát vagy típusjelölését.
- A régi vágókerék kialakítását és méretét.
- A kerék tengelyének és rögzítésének állapotát.
- Hogy a vágókar nem görbült vagy kopott-e.
- Hogy a kerék szabadon és oldalirányú kotyogás nélkül forog-e.
(Kattintson a képre a teljes méret megjelenítéséhez)
Nem biztos a megfelelő kerékben?
Készítsen jól látható fényképet a teljes vágókarról, a keréktartó részről és a régi vágókerékről. Küldje el nekünk e-mailben a fotót. A vágókar formája és típusszáma alapján általában pontosan meghatározható a kompatibilis alkatrész.
