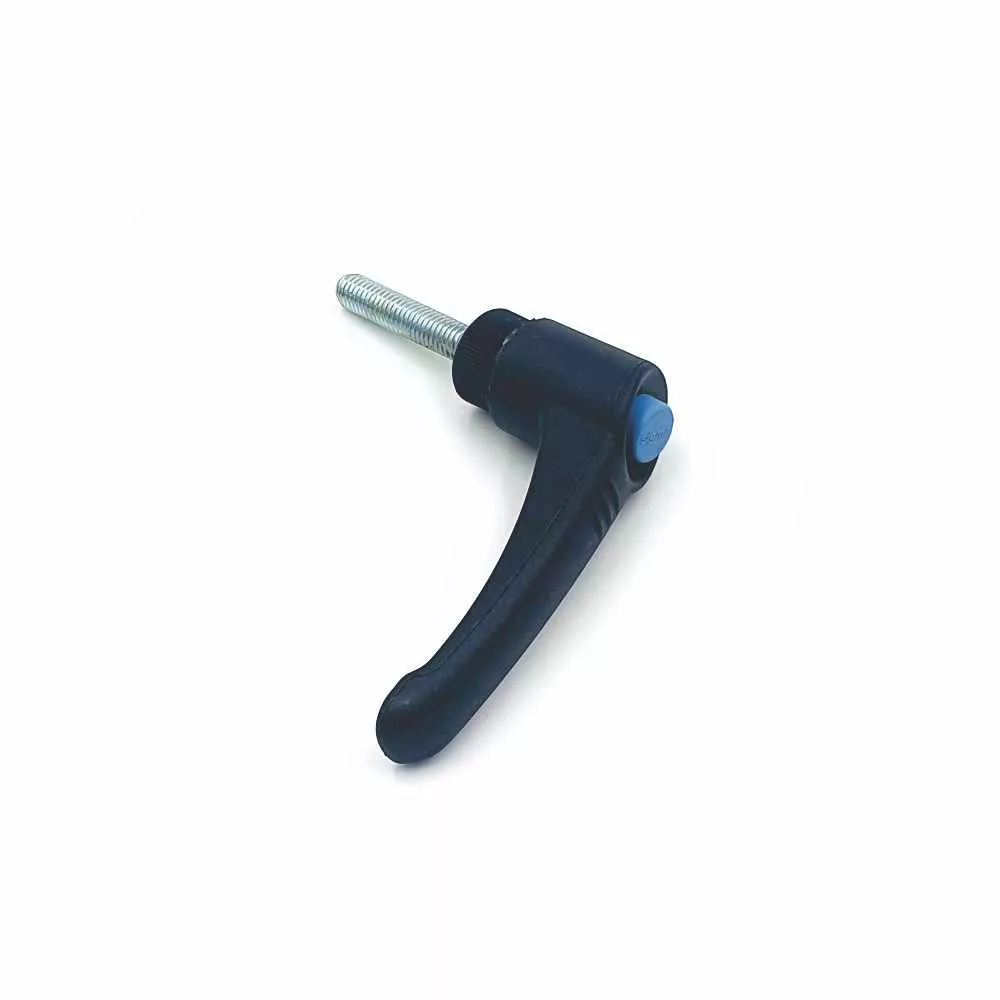

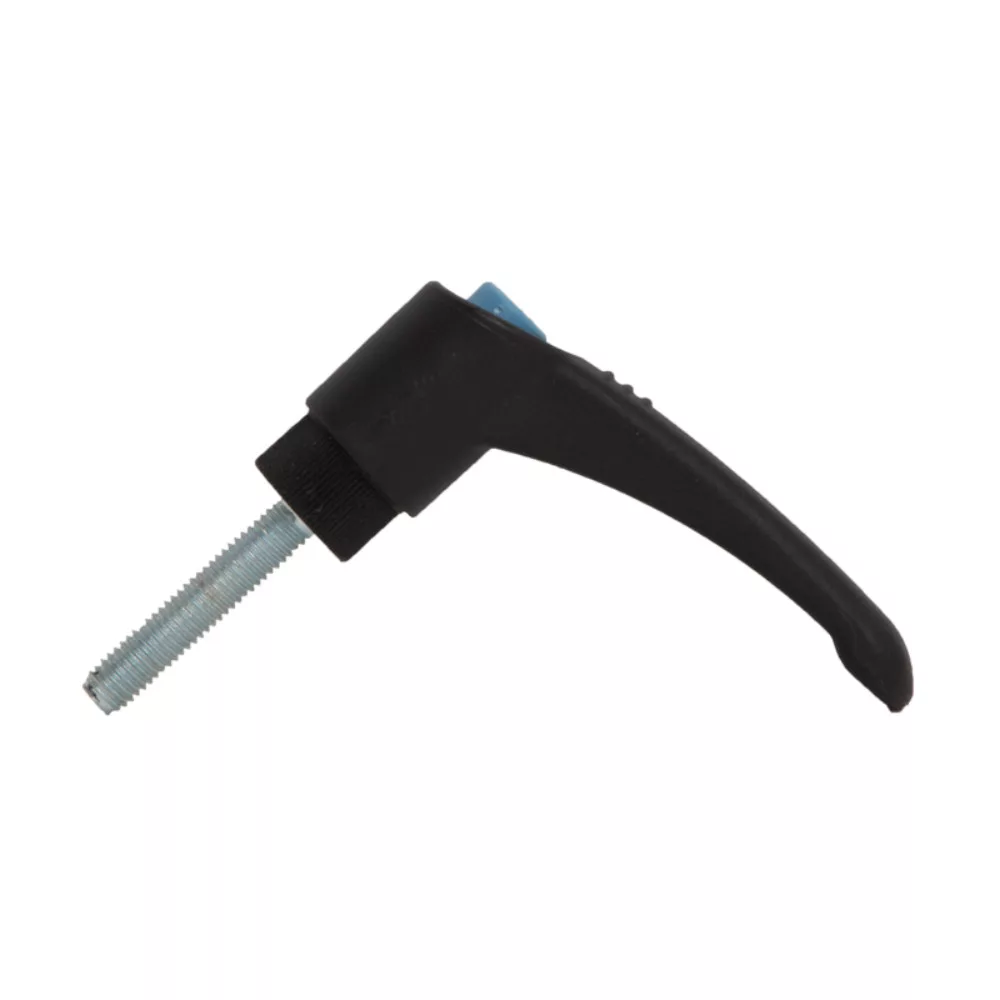

SIGMA 108621 nagyderékszög-gyorsrögzítő – kompatibilitási útmutató
Eredeti gyorsrögzítő SIGMA Serie 3 nagyderékszöghöz
A SIGMA 108621 eredeti gyári karos gyorsrögzítő a Serie 3 kézi csempevágók elforgatható nagyderékszögének, más néven mérővonalzójának rögzítésére szolgál. A kar meghúzásával a vonalzó a kiválasztott helyzetben stabilan rögzíthető, majd oldás után ismét elforgatható vagy áthelyezhető.
Az alkatrész M8 × 40 mm-es menetes szárral készül, és a hagyományos Serie 3 gépek mellett a Serie 3 MAX tolós rendszerű csempevágókkal is használható. A megfelelő alkatrész kiválasztásánál a gép sorozata és a rögzítő menet mérete a mérvadó.
Fontos: a SIGMA 108621 a nagyderékszög, illetve az oldalsó mérővonalzó karos rögzítőeleme. Nem maga a nagyderékszög vagy a mérővonalzó, hanem annak M8 × 40 mm-es gyorsrögzítő karja.
Műszaki adatok
| Tulajdonság | Adat | Megjegyzés |
|---|---|---|
| Terméktípus | Karos gyorsrögzítő | Eredeti SIGMA gyári alkatrész |
| Feladat | A nagyderékszög rögzítése | Az elforgatható mérővonalzót tartja a beállított helyzetben |
| Menetméret | M8 × 40 mm | M8 menet, 40 mm-es menetes szár |
| Kompatibilis gépcsalád | Serie 3 és Serie 3 MAX | Húzós, Klick-Klock és MAX tolós változatok |
| Gyártói cikkszám | 108621 | Eredeti SIGMA gyári cserealkatrész |
Mikor indokolt a gyorsrögzítő cseréje?
- A rögzítőkar eltört, megrepedt vagy eldeformálódott.
- Az M8-as menet elkopott vagy megsérült.
- A kar meghúzásakor a nagyderékszög nem rögzül stabilan.
- A vonalzó vágás közben elmozdul vagy elfordul.
- A kar nehezen mozgatható vagy nem húzható meg megfelelően.
- Az eredeti gyorsrögzítő elveszett.
Figyelem! A SIGMA 108621 M8 × 40 mm-es gyorsrögzítő. Rendelés előtt ellenőrizze, hogy a gépen található nagyderékszög rögzítése és a fogadó menet mérete megfelel-e ennek a kivitelnek.
Nem biztos a megfelelő gyorsrögzítőben?
Készítsen fényképet a teljes nagyderékszögről, a rögzítés helyéről és a meglévő rögzítőkarról. A gép típusa, valamint a menet mérete alapján általában gyorsan és egyértelműen meghatározható a megfelelő cserealkatrész.
