SIGMA 90NB számsoros vezetővonalzó – kompatibilitási útmutató
Eredeti, 47–0–35 cm mérési tartományú vezetővonalzó SIGMA Series 4 csempevágókhoz

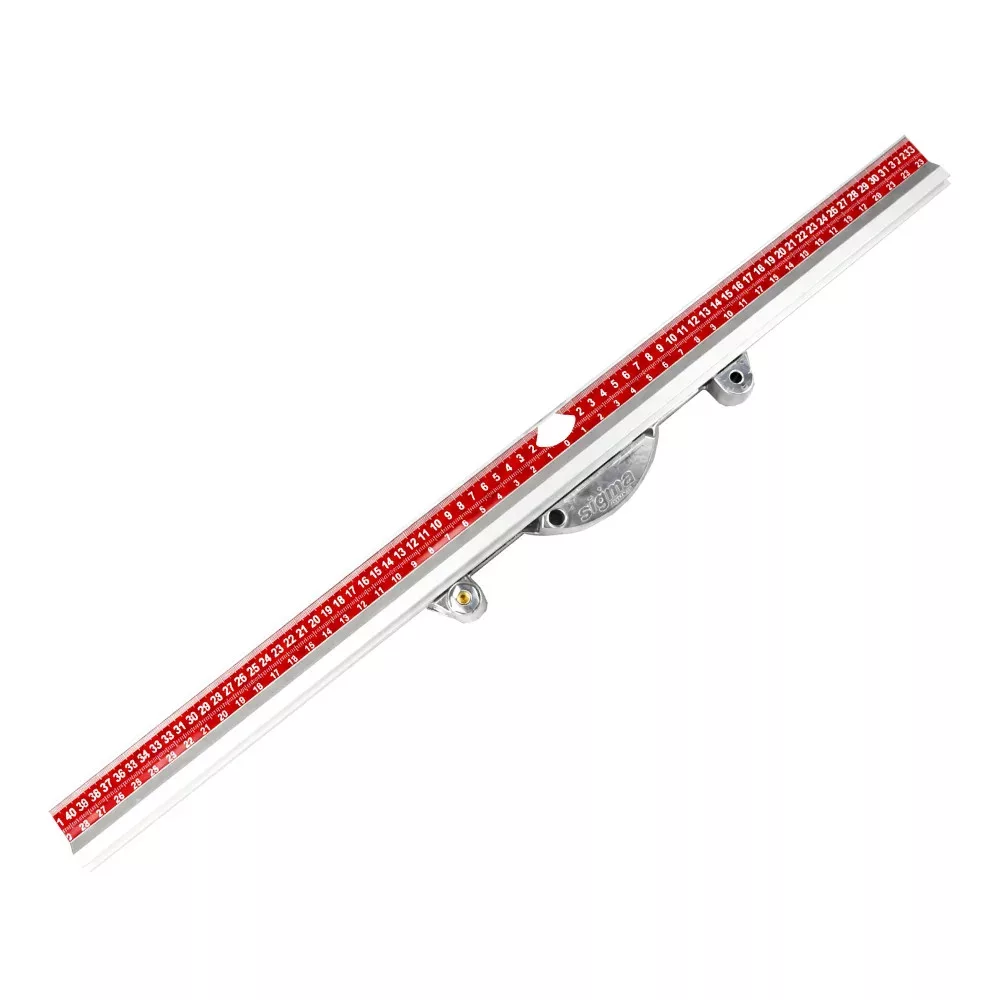

A SIGMA 90NB eredeti gyári, hosszú számsoros vonalzó, amely a burkolólap pontos pozicionálását és a kívánt vágási méret gyors beállítását segíti. A jól leolvasható számsor lehetővé teszi az azonos méretű vágások gyors és ismételhető elkészítését, így különösen hasznos sorozatvágásoknál és nagyobb burkolólapok feldolgozásánál.
A vezetővonalzó mérési tartománya a vágási tengelytől 47 cm balra és 35 cm jobbra, amelyet a 47–0–35 cm jelölés foglal össze. A kétoldali kialakításnak köszönhetően a burkolólap a vágási tengely mindkét oldalán pontosan beállítható.
Kialakításából adódóan a Series 4 termékcsalád gépeire használható, azonban a kisebb modellek gyárilag rövidebb, a nagyobb modellek pedig hosszabb vezetővonalzóval készülhetnek.
Műszaki adatok
| Tulajdonság | Adat | Megjegyzés |
|---|---|---|
| Terméktípus | Hosszú számsoros vezetővonalzó | Eredeti SIGMA gyári alkatrész |
| Gépcsalád | SIGMA Series 4 | Több Series 4 modellre felszerelhető |
| Bal oldali mérési tartomány | 47 cm | A vágási tengelytől balra |
| Jobb oldali mérési tartomány | 35 cm | A vágási tengelytől jobbra |
| Teljes mérési tartomány | 47–0–35 cm | Kétoldali gyári számsor |
| Kompatibilis kis derékszög | SIGMA 019N | Series 4 megvezető kis derékszög |
| Gyártói cikkszám | 90NB | Eredeti SIGMA gyári cserealkatrész |
Mérési tartomány és kompatibilitás
| Vezetővonalzó | Bal oldal | Jobb oldal | Kompatibilis kis derékszög |
|---|---|---|---|
| SIGMA 90NB | 47 cm | 35 cm | SIGMA 019N |
Gyárilag mely csempevágókon található?
- SIGMA 4BN (NEX)
- SIGMA 4BU (UP)
Mikor indokolt a vezetővonalzó cseréje?
- A vezetővonalzó meghajlott, megrepedt vagy más módon megsérült.
- A számsor megkopott, nehezen olvasható vagy pontatlanná vált.
- A kis derékszög rögzítési pontja megsérült vagy kilazult.
- A burkolólap pontos pozicionálása már nem biztosítható.
- Az eredeti vezetővonalzó hiányzik vagy elveszett.
- Hosszabb mérési tartományra van szükség egy kisebb gyári vonalzó helyett.
Nem biztos a megfelelő vonalzóban?
Ellenőrizze a csempevágó pontos típusát, valamint mérje meg a jelenlegi vonalzó bal és jobb oldali mérési tartományát. A gyári cikkszám, a géptípus és a mérési tartomány alapján általában egyértelműen meghatározható a megfelelő cserealkatrész.
