SIGMA 014MX csempevágó kerék – kompatibilitási útmutató
A megfelelő vágókereket a gépen lévő vágókar alapján válassza ki
A SIGMA 014MX vágókerekek kizárólag a Sigma Max-os kézi csempevágó vágókarjával használhatók. Az új 4-es sorozatú gépekkel nem kompatibilis. A megfelelő kerék kiválasztásakor azonban nem elegendő kizárólag a csempevágó típusát figyelembe venni, mert a Sigma gépeken a teljes vágókar cserélhető.
Előfordulhat, hogy egy régebbi csempevágón már nem az eredeti gyári vágókar található. Ebben az esetben a gép típusszáma alapján kiválasztott kerék nem feltétlenül lesz megfelelő. A biztos azonosításhoz mindig ellenőrizni kell a jelenleg felszerelt vágókar típusát.
Hogyan válassza ki a megfelelő vágókereket?
Keresse meg a vágókaron vagy az alkatrészen található jelölést, például 24M08X, 24M10x, vagy 24M15X
Ellenőrizze a kerék méretét, tengelyét és rögzítési módját.
A kompatibilis vágókarokhoz a 014MX változat használható.
Kompatibilis Sigma csempevágók és vágókarok
| Sigma csempevágó típusa | Gyári vágókar típusa | Kompatibilis vágókerék |
|---|---|---|
| 3L3M – 50 cm | 24M08X | 014MX |
| 3B4M – 62 cm | 24M08X | 014MX |
| 3C3M – 72 cm | 24M10X | 014MX |
| 3D4M – 90 cm | 24M10X | 014MX |
| 3P3M – 100 cm | 24M15X | 014MX |
| 3E4M – 127 cm | 24M15X | 014MX |
| 3F4M – 156 cm | 24M20X | 014MX |
A géptípusok mellett szereplő kompatibilitás az eredeti gyári vágókarral szerelt változatokra vonatkozik.
Vágókar szerinti gyors kereső
| Vágókerék | Kivitel | Kompatibilis vágókarok |
|---|---|---|
| SIGMA 014MX | Csapágyazott Wolfram-karbid | 24M08X, 24M10X, 24M15X, 24M20X |
Ez nem feltétlenül jelenti azt, hogy a kerék nem használható. Ellenőrizze közvetlenül a gépen lévő vágókart. Ha azon 24M08X, 24M10X, 24M15X vagy 24M20X jelölés található, akkor a vágókarhoz a SIGMA 014MX kerék használható.
Miért fontos a vágókar ellenőrzése?
A Sigma kézi csempevágók tartós és hosszú ideig javítható gépek. Emiatt gyakori, hogy egy régebbi csempevágón idővel nemcsak a vágókereket, hanem a teljes vágókart is lecserélik. Az új vágókar eltérhet az eredeti gyári felszereltségtől.
Például egy eredetileg 24M08X vágókarral szerelt gépen később 24E vagy más kompatibilis kar is lehet. Ilyen esetben mindig a jelenlegi karhoz való kereket kell kiválasztani.
Mikor érdemes kicserélni a vágókereket?
- A kerék már nem készít folyamatos, egyenletes karcolási vonalat.
- A karcolás során akadozik vagy oldalirányban kotyog.
- A burkolólap törése rendszeresen eltér a karcolási vonaltól.
- A mázas felület a korábbinál erősebben kipattogzik.
- A karcoláshoz egyre nagyobb erőkifejtés szükséges.
- A vágókerék tengelye vagy rögzítése elkopott.
A vágókerék cseréje előtt ellenőrizd
- A vágókar cikkszámát vagy típusjelölését.
- A régi vágókerék kialakítását és méretét.
- A kerék tengelyének és rögzítésének állapotát.
- Hogy a vágókar nem görbült vagy kopott-e.
- Hogy a kerék szabadon és oldalirányú kotyogás nélkül forog-e.

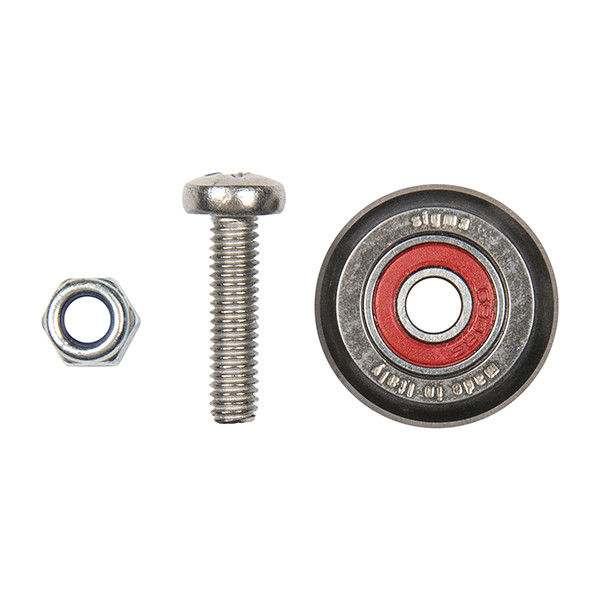

(Kattintson a képre a teljes méret megjelenítéséhez)
Nem biztos a megfelelő kerékben?
Készítsen jól látható fényképet a teljes vágókarról, a keréktartó részről és a régi vágókerékről. Küldje el nekünk e-mailben a fotót. A vágókar formája és típusszáma alapján általában pontosan meghatározható a kompatibilis alkatrész.
