Rubi csempevágó SPEED-72 N + koffer (ru14986)

Rubi SPEED-72 N csempevágó műanyag szállítókofferrel – 72 cm vágáshosszal

Professzionális kézi csempevágó nagyobb munkatartománnyal

A Rubi SPEED-72 N csempevágó sokoldalú, professzionális kézi csempevágó kerámia- és greslapok gyakori, valamint porcelán gres burkolólapok alkalmi feldolgozásához. A 720 mm-es maximális vágáshossz és az 51 × 51 cm-es diagonális kapacitás alkalmassá teszi közepes és nagyobb méretű fal- és padlóburkolatok pontos méretre vágására.

A 14986 cikkszámú változat gyári műanyag szállítókofferrel kerül forgalomba. A koffer megkönnyíti a gép rendezett tárolását és munkaterületek közötti szállítását, miközben segít megóvni a vezetősíneket, a vágókart, a törőegységet és a mérőrendszert a közvetlen ütődésektől és szennyeződésektől.

A SPEED-N sorozatra jellemző dupla vezetősínes felépítés közvetlen rálátást biztosít a vágókerékre és a karcolási vonalra. A mozgatható törőegység, a kihajtható laptámaszok és a milliméter-beosztású oldalsó ütköző gyors, pontos és jól ellenőrizhető munkavégzést tesz lehetővé.

A Rubi SPEED-72 N legfontosabb előnyei

• 720 mm-es vágáshossz: közepes és nagyobb méretű kerámia- és greslapok egyenes méretre vágásához.
• 51 × 51 cm-es diagonális kapacitás: nagyobb négyszögletes burkolólapok átlós vágására is alkalmas.
• Dupla vezetősínes kialakítás: közvetlen rálátást biztosít a vágókerékre és a teljes karcolási vonalra.
• Ø18 mm-es acél vezetősínek: a tömör, krómozott vezetők stabilan és pontosan vezetik a vágókart.
• Mozgatható törőegység: a karcolási vonal megfelelő pontjára helyezhető, ezért egyenes és szögben végzett vágásoknál is kényelmesen használható.
• Multipontos törőrendszer: lehetővé teszi, hogy a burkolólap roppantása a karcolási vonal különböző pontjain történjen.
• Fröccsöntött alumínium alap: stabil munkafelületet biztosít, miközben a gép könnyen szállítható marad.
• Kihajtható laptámaszok: növelik a felfekvőfelületet, és segítik a nagyobb burkolólapok stabil megtámasztását.
• Milliméter-beosztású oldalsó ütköző: megkönnyíti az azonos méretű darabok gyors sorozatvágását.
• 45°-os beállítás: az állítható derékszög-vonalzó diagonális és szögben végzett vágásokhoz is használható.
• Ergonomikus markolat: kényelmes fogást és kontrollált vezetést biztosít a karcolás során.
• Műanyag szállítókoffer: megkönnyíti a gép rendezett tárolását és a munkaterületek közötti szállítását.

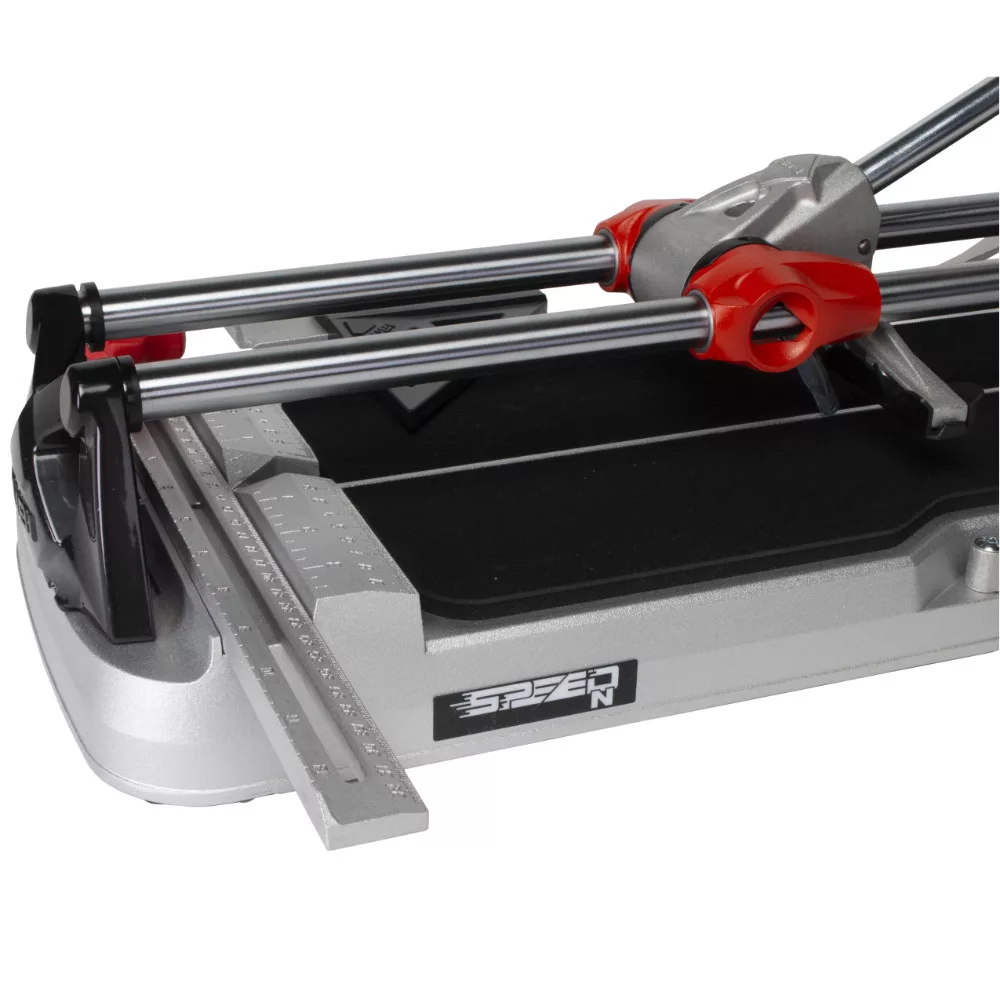

Dupla vezetősín a jól látható karcolási vonalért

A Rubi SPEED-N csempevágók két párhuzamos vezetősínnel készülnek. A vezetők közötti nyitott területnek köszönhetően a vágókerék és a karcolási vonal munka közben jól látható marad. Ez megkönnyíti a burkolólap pontos beállítását, valamint a karcolás helyzetének és irányának folyamatos ellenőrzését.

A két tömör, krómozott és kalibrált, Ø18 mm átmérőjű acél vezetősín stabilan vezeti a vágókart. A korrózióval szemben ellenálló felület és a megfelelő merevség hosszú távon is egyenletes működést tesz lehetővé rendszeres tisztítás és rendeltetésszerű használat mellett.

Mozgatható törőegység az optimális törési pont kiválasztásához

A SPEED-72 N mozgatható törőegysége a karcolási vonal megfelelő pontjára helyezhető. Ez előnyt jelent diagonális vágásoknál, keskenyebb darabok készítésekor, illetve minden olyan esetben, amikor a lapot nem egyetlen rögzített ponton célszerű elroppantani.

A multipontos kialakítás lehetővé teszi, hogy a törőerő a burkolólap méretéhez és a vágás jellegéhez igazodó helyen kerüljön átadásra. A pontos törési eredményhez egyenletes, megszakítás nélküli karcolásra, megfelelő állapotú vágókerékre és stabilan megtámasztott burkolólapra van szükség.

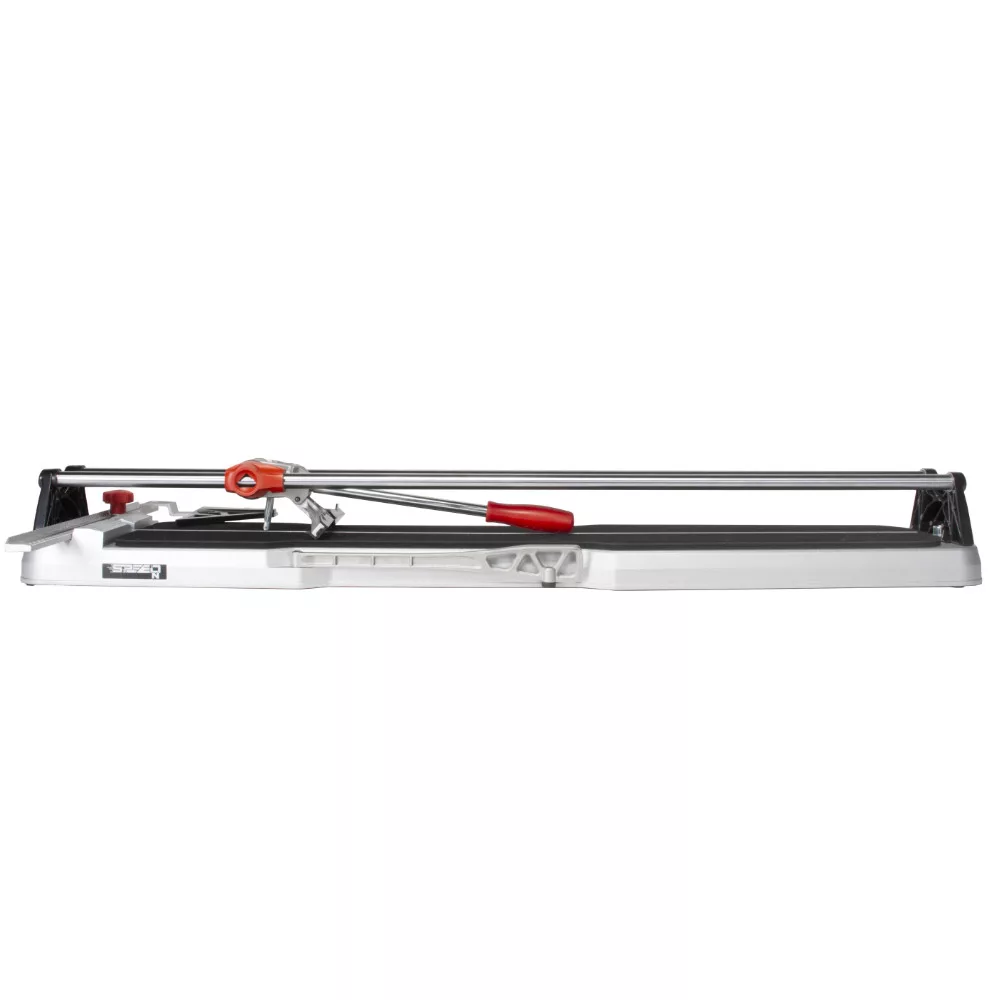

72 cm-es vágáshossz nagyobb burkolólapokhoz

A 720 mm-es maximális vágáshossz nagyobb munkatartományt biztosít a SPEED-62 N modellhez képest. A gép alkalmas a gyakori 60 cm-es burkolólapok keresztirányú vágására, valamint számos hosszabb fal- és padlóburkolat méretre igazítására.

Az 51 × 51 cm-es diagonális kapacitás lehetővé teszi közepes és nagyobb négyszögletes lapok átlós vágását. Ez különösen hasznos sarokkialakításoknál, átlós burkolatkiosztásnál, illetve olyan helyeken, ahol a lapot csőáttöréshez, falsarokhoz vagy más építészeti elemhez kell igazítani.

Könnyű és stabil alumínium alap

A Rubi SPEED-72 N fröccsöntött alumínium alapja megfelelő merevséget biztosít a karcolás és a törés során, miközben alacsonyan tartja a gép tömegét. A csempevágó nettó tömege 8,2 kg, ezért a 72 cm-es vágási kapacitás ellenére is könnyen mozgatható a műhely és a munkaterület között.

Az alaphoz kapcsolódó kihajtható oldalsó támaszok megnövelik a burkolólap számára rendelkezésre álló felfekvőfelületet. Segítségükkel a gép alapjáról oldalirányban túlnyúló lapok is stabilabban helyezhetők el a karcolás és a törés során.

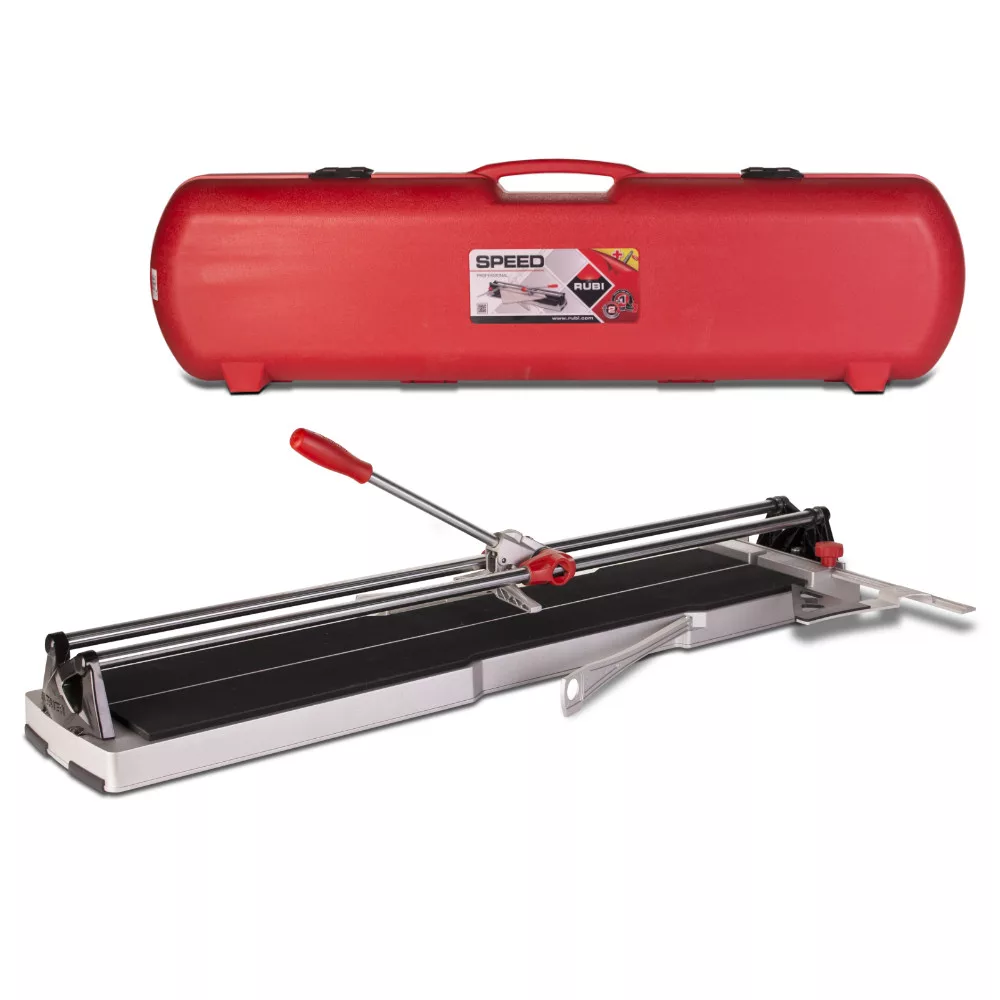

Műanyag szállítókoffer – rendezett tárolás és kényelmes szállítás

A 14986 cikkszámú kivitelhez kemény falú műanyag szállítókoffer tartozik. A koffer egy csomagban tartja a csempevágót, így egyszerűbbé teszi a gép mozgatását, valamint rendezett tárolási lehetőséget biztosít használaton kívül.

A zárt kialakítás segít megóvni a vezetősíneket, a vágókart, a törőegységet és a mérőrendszert a portól, szennyeződésektől és a szállítás közben előforduló közvetlen ütődésektől. A kofferes változat különösen praktikus olyan burkolóknak, akik rendszeresen dolgoznak különböző helyszíneken.

A szállítókoffer nem változtatja meg a gép vágási kapacitását vagy műszaki felépítését. A 14986 cikkszámú SPEED-72 N géprésze megegyezik a 14976 cikkszámú, koffer nélkül forgalmazott SPEED-72 N modellel.

Pontos sorozatvágások milliméteres oldalsó ütközővel

A milliméter-beosztású oldalsó ütköző segítségével gyorsan beállítható a kívánt vágási méret. Ez különösen hasznos több azonos szélességű burkolólap, lábazati elem vagy szegélydarab elkészítésekor, mivel a beállított méret minden egyes lapnál megismételhető.

Az oldalsó ütköző a lap megfelelő pozicionálását is segíti, így csökkenti az ismételt mérés szükségességét. Sorozatvágás előtt érdemes egy próbadarabon ellenőrizni a beállítást, különösen akkor, ha nagyon pontos illesztési méretre van szükség.

Diagonális és 45°-os vágások

Az állítható derékszög-vonalzó 45°-os pozícióba is beállítható, így a SPEED-72 N diagonális és más szögben végzett vágásokhoz is használható. A dupla vezetősín jó rálátást biztosít a vágási vonalra, a mozgatható törőegység pedig a diagonálisan elhelyezett lap megfelelő pontján használható.

A pontos szögvágáshoz a burkolólapot stabilan az ütközőhöz kell illeszteni. A karcolást egyetlen folyamatos mozdulattal, egyenletes nyomással célszerű elvégezni, majd a törőegységet a vágás jellegének megfelelő helyre kell mozgatni.

Ajánlott burkolóanyagok

• mázas kerámia falicsempék,
• kerámia padlólapok,
• kőagyag burkolólapok,
• greslapok,
• porcelán gres burkolólapok alkalmi vágása.

A SPEED-72 N elsősorban kerámia- és greslapok gyakori feldolgozására készült. Porcelán gres burkolólapok vágására is használható, de különösen kemény, vastag vagy erősen strukturált porcelánlapok rendszeres feldolgozásához célszerű nagyobb törőerejű Rubi TP-S, TX-MAX vagy TZ csempevágót választani.

Vágókerék és kompatibilitás

A csempevágó gyárilag egy Ø8 mm-es Rubi vágókerékkel kerül forgalomba. A SPEED-N vágókocsija cserélhető Rubi vágókerekek használatát teszi lehetővé, így a gép a különböző anyagú és felületi kialakítású burkolólapokhoz igazítható.

A gép az alábbi hagyományos Rubi vágókerekekkel használható:

• Ø6 mm-es Rubi vágókerék,
• Ø8 mm-es Rubi vágókerék,
• Ø10 mm-es Rubi vágókerék.

A kisebb átmérőjű vágókerekek általában simább felületű kerámialapoknál használhatók eredményesen, míg egyes keményebb vagy strukturáltabb felületű burkolatokhoz nagyobb átmérőjű vágókerék lehet előnyös. A megfelelő vágókerék kiválasztását mindig a burkolólap anyaga, felülete és a gyártó ajánlása alapján kell elvégezni.

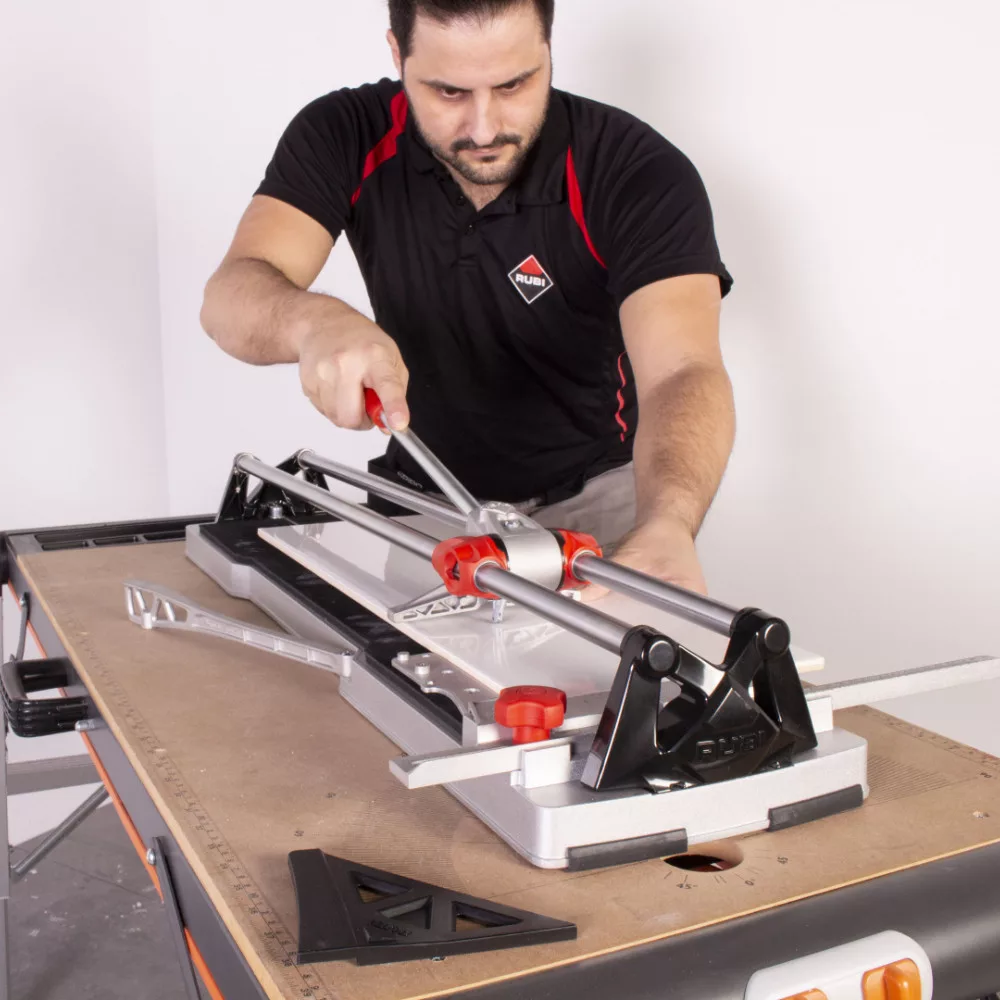

Helyes használat a pontos vágás érdekében

1. Helyezd a csempevágót stabil és sík munkafelületre.
2. Tisztítsd meg a gép alapját és a burkolólap hátoldalát a törmelékektől.
3. Állítsd be a kívánt méretet az oldalsó ütköző és a milliméteres skála segítségével.
4. Illeszd a vágókereket pontosan a kijelölt vágási vonalhoz.
5. A karcolást egyetlen folyamatos mozdulattal, egyenletes nyomással végezd el.
6. Ne karcold végig többször ugyanazt a vonalat, mert ez ronthatja a törés minőségét.
7. Mozgasd a törőegységet a megfelelő pontra, majd egyenletes erőkifejtéssel roppantsd el a lapot.

A vágókerék és a vezetőrendszer rendszeres tisztítása, valamint a kopott vágókerék időben történő cseréje hozzájárul a pontos karcoláshoz és a megbízható törési eredményhez.

Kinek ajánljuk?

A Rubi SPEED-72 N műanyag szállítókofferes csempevágót professzionális burkolóknak, felújítással foglalkozó szakembereknek és igényes kivitelezőknek ajánljuk, akik rendszeresen vágnak kerámia- és greslapokat, és a 62 cm-es gépeknél nagyobb munkatartományra van szükségük.

A 72 cm-es vágáshossz jó választást jelent a gyakori 60 cm-es burkolatokhoz, valamint számos közepes és nagyobb méretű fal- és padlólap feldolgozásához. A kofferes kivitel különösen előnyös azok számára, akik a gépet rendszeresen viszik különböző munkaterületekre, vagy használaton kívül védetten és rendezetten szeretnék tárolni.
