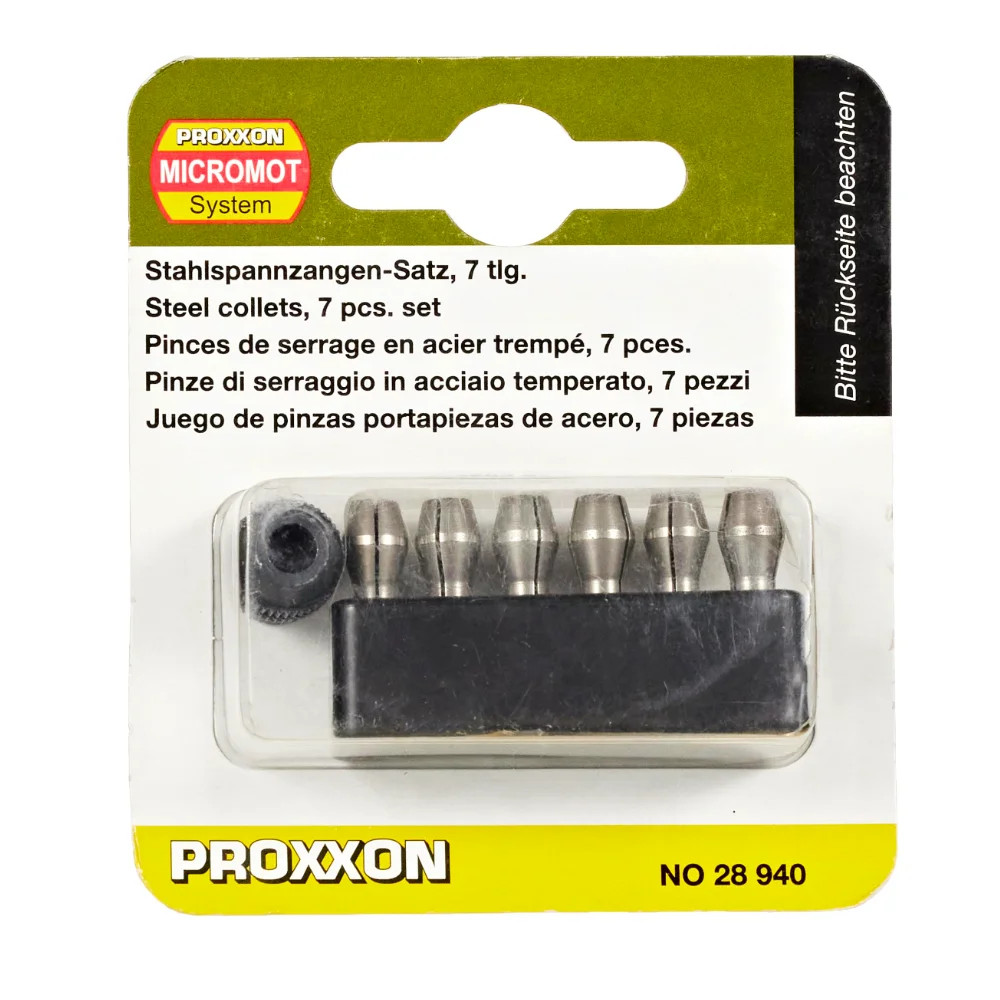

Proxxon MICROMOT befogópatronkészlet 1,0–3,2 mm – 7 részes
Befogópatronkészlet a Proxxon LWB/E géphez
A Proxxon MICROMOT befogópatronkészlet többek között a 28492-es cikkszámú LWB/E befogópatronos hosszúnyakú sarokcsiszoló szerszámbefogásának pótlására vagy kiegészítésére használható. A különböző méretű patronok segítségével 1,0–3,2 mm átmérőjű szerszámszárak rögzíthetők.
A készlet fúrószárak, marók, csiszolócsapok, polírozótartozékok, gyémántszerszámok és megfelelő befogószárral rendelkező vágótárcsák pontos befogását teszi lehetővé.
Hat különböző befogási méret
A készlet egy-egy darab 1,0; 1,5; 2,0; 2,4; 3,0 és 3,2 mm-es befogópatront tartalmaz. Mindig a használni kívánt szerszámszár névleges átmérőjével megegyező patront kell kiválasztani.
A befogópatronok nem rendelkeznek folyamatos befogási tartománnyal. Egy 2,35 vagy 2,4 mm átmérőjű befogószárhoz például a 2,4 mm-es, egy 3,0 mm-es szárhoz pedig a 3,0 mm-es patron használható.
Háromszorosan hasított kialakítás
A Proxxon MICROMOT acél befogópatronok háromszorosan hasított kialakítással készülnek. Ez megfelelő felfekvőfelületet biztosít a szerszámszár körül, ami különösen a kis átmérőjű fúrók és marók központos befogásánál fontos.
A pontosabb központosítás csökkenti a befogott tartozék oldalirányú ütését és rezgését. Ez előnyös fúrásnál, marásnál, csiszolásnál és más nagy fordulatszámon végzett precíziós műveleteknél.
Edzett acélból készült patronok
A befogópatronok edzett acélból készülnek, ezért tartós és egyenletes rugóerővel rendelkeznek. Megfelelő használat mellett hosszabb időn keresztül megőrzik a pontos szerszámbefogáshoz szükséges alakjukat és rugalmasságukat.
Az edzett acélból készült, három résben hasított patronok nem azonosak az egyszerűbb, edzetlen, négyszeresen hasított sárgaréz- vagy alumíniumpatronokkal.
Pontosabb befogás kis átmérőjű szerszámoknál
A befogópatron használata különösen akkor előnyös, amikor fontos a szerszámszár pontos központosítása. A patron az adott méretű szárat nagy felületen fogja körül, így nagy befogóerőt és kis körfutási eltérést biztosít.
A hagyományos hárompofás fúrótokmány gyorsabb szerszámcserét tehet lehetővé különböző szárátmérők között, a befogópatron azonban általában pontosabb és stabilabb megoldás precíziós munkákhoz.
Szorítóanyával és tárolóaljjal
A hat befogópatron mellett a csomag egy szorítóanyát is tartalmaz. A termék 7 részes megnevezése a hat patronra és a szorítóanyára vonatkozik.
A készlethez ezenfelül egy praktikus tárolóalj is tartozik, amely segíti a különböző méretű patronok rendszerezett elhelyezését és gyors azonosítását.
Használata a Proxxon LWB/E géppel
A patron cseréjét kikapcsolt és a hálózatról leválasztott gépen kell elvégezni. A kiválasztott patront a gép orsójába kell helyezni, majd a szorítóanyát lazán fel kell szerelni. Ezt követően a szerszámszár ütközésig vagy megfelelő mélységig behelyezhető, és a szorítóanya meghúzható.
A szorítóanyát nem szabad behelyezett szerszámszár nélkül teljes erővel meghúzni, mert ez túlzottan összenyomhatja és károsíthatja a befogópatront.
További kompatibilis Proxxon gépek
A Proxxon hivatalos adatai alapján a 28940-es befogópatronkészlet az alábbi MICROMOT gépekhez és tartozékokhoz használható:
- Proxxon IBS/E ipari fúró-csiszoló
- Proxxon LWB/E hosszúnyakú sarokfúró, 28492
- Proxxon LBS/E hosszúnyakú fúró-csiszoló
- Proxxon MICROMOT 50
- Proxxon MICROMOT 50/E
- Proxxon MICROMOT 110/P flexibilis tengely
- Proxxon MF 70 mikro-marógép
- Proxxon TBM 220 asztali fúrógép
A készlet nem használható automatikusan minden Proxxon forgógéppel. Vásárlás előtt ellenőrizni kell, hogy az adott készülék a 28940-es MICROMOT patronrendszer fogadására készült-e.
Javasolt felhasználási területek
- Elveszett vagy sérült befogópatron pótlása
- Proxxon LWB/E szerszámbefogásának kiegészítése
- Kis átmérőjű fúrószárak központos befogása
- Maró- és csiszolószerszámok rögzítése
- Polírozótüskék és befogószárak használata
- Precíziós fúrási és marási munkák
- Modellépítési és finommechanikai feladatok
- Kompatibilis MICROMOT gépek tartozékellátása
Fontos tudnivaló
A megfelelő befogópatront mindig a szerszámszár pontos névleges átmérője alapján kell kiválasztani. Túl nagy vagy túl kicsi patron használata bizonytalan rögzítést, pontatlan körfutást, valamint a patron vagy a szerszámszár sérülését okozhatja.
A szorítóanyát csak behelyezett, megfelelő átmérőjű szerszámszár mellett szabad teljesen meghúzni. A szerszám elindítása előtt ellenőrizni kell a tartozék stabil rögzítését, sértetlenségét és a gép fordulatszámával való kompatibilitását.
Műszaki adatok
| Gyártó | Proxxon |
| Gyártói cikkszám | 28940 |
| Termék típusa | MICROMOT acél befogópatronkészlet |
| Patronok száma | 6 db |
| Befogópatronok mérete | 1,0 / 1,5 / 2,0 / 2,4 / 3,0 / 3,2 mm |
| Anyag | Edzett acél |
| Kialakítás | Háromszorosan hasított |
| Elsődleges kompatibilitás | Proxxon LWB/E, 28492 |
| További kompatibilis gépek | IBS/E, LBS/E, MICROMOT 50, MICROMOT 50/E, MICROMOT 110/P, MF 70 és TBM 220 |
| Készlet megnevezése | 7 részes: 6 db befogópatron és 1 db szorítóanya |
| Tárolás | Mellékelt patrontartó alj |
| Csomag tartalma | 6 db MICROMOT acél befogópatron, 1 db szorítóanya és 1 db tárolóalj |
