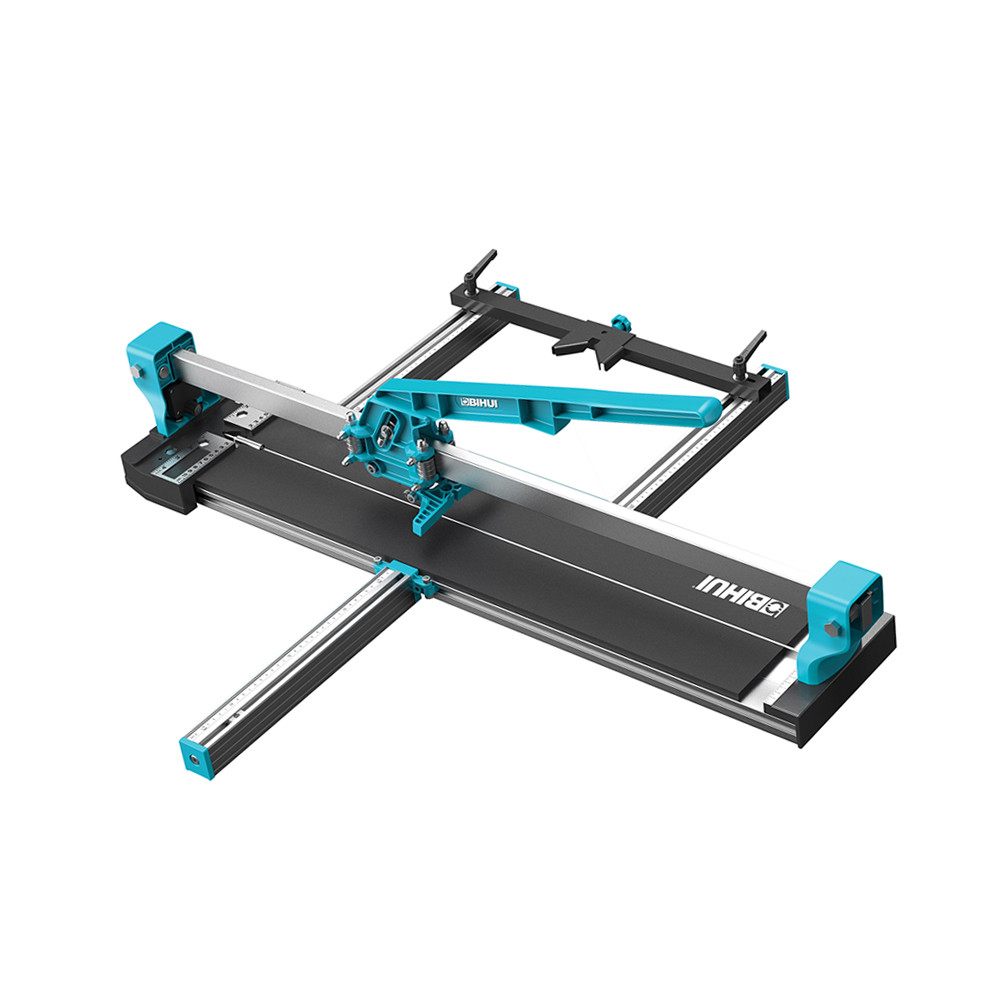

BIHUI TCS1200 csempevágó lézervezetővel 120 cm (bihtcs1200)

BIHUI TCS1200 kézi csempevágó lézervezetővel 1200 mm

Professzionális csempevágó nagyobb formátumú burkolólapokhoz

A BIHUI TCS1200 professzionális kézi csempevágó kerámia-, gres- és kőporcelán burkolólapok pontos, száraz méretre vágásához készült. A gép maximális egyenes vágáshossza 1200 mm, ezért általános fal- és padlóburkolatok mellett hosszúkás és nagyobb formátumú lapok megmunkálására is használható.

A stabil alumíniumötvözet alap, a merev acél vezetősín, a csapágyazott tolós vágókocsi és a lézeres vágásjelölés együtt segíti a kijelölt vágási vonal pontos követését. A csempevágó használatához nincs szükség hálózati áramra vagy hűtővízre.

1200 mm-es egyenes vágáshossz

A TCS1200 legfeljebb 1200 mm hosszú egyenes vágások elvégzésére alkalmas. A 120 cm-es kapacitás lehetővé teszi többek között a 120 × 60 cm-es burkolólapok hosszanti méretre vágását is.

A tényleges vágási eredményt a burkolólap vastagsága mellett annak keménysége, felületi struktúrája, hátoldali kialakítása és belső feszültsége is befolyásolja. Új vagy különösen kemény burkolattípusnál célszerű próbavágást végezni.

850 × 850 mm-es diagonális kapacitás

Diagonális vágásnál a gép legfeljebb 850 × 850 mm-es négyzet alakú lap befogadására használható. Az állítható mérő- és szögvezető megkönnyíti a burkolólap megfelelő pozicionálását, valamint a vágási méret beállítását.

A mellékelt vezetőrendszer egyenes és 45°-os szögben végzett vágásokhoz is használható. Ismétlődő méretek készítésekor a megfelelően rögzített vezető gyorsabb és egyenletesebb munkavégzést tesz lehetővé.

Lézeres vágásjelölés a pontosabb beállításhoz

A beépített lézervonal látható segédvonalat vetít a burkolólap felületére. Ez megkönnyíti annak ellenőrzését, hogy a beállított vágási irány megfelelően találkozik-e a burkolólapon elkészített jelöléssel.

A lézer elsősorban pozicionálási segítség. A pontos vágás érdekében a mérővonalzó beállítását, a burkolólap ütközőhöz történő felfekvését és a vágókerék tényleges nyomvonalát is ellenőrizni kell.

6–15 mm vastag burkolólapokhoz

A TCS1200 megadott vágási tartománya 6–15 mm. Ez alkalmassá teszi a legtöbb hagyományos kerámia falicsempe, gres padlólap és kőporcelán burkolat kézi karcolására és törésére.

A 15 mm-es maximális érték nem jelenti azt, hogy minden ilyen vastagságú lap azonos módon törhető. Az erősen strukturált, különösen kemény vagy nagy belső feszültségű burkolatoknál a lap anyagszerkezete is meghatározó.

Merev, 20 × 40 mm-es vezetősín

A vágókocsi 20 × 40 mm keresztmetszetű, merev acél vezetősínen mozog. A nagy keresztmetszetű sín feladata, hogy karcolás és törés közben is megfelelően ellenálljon a meghajlásnak.

A vezetősín helyzete utánállítható, így szükség esetén korrigálható a vágási vonal párhuzamossága. A pontos beállítás különösen fontos a teljes, 1200 mm-es vágáshossz kihasználásakor.

Csapágyazott, utánállítható tolós vágókocsi

A burkolólap karcolása toló mozdulattal, a kezelőtől távolodó irányban történik. A többcsapágyas vágókocsi egyenletesen fut a vezetősínen, és megfelelő beállítás mellett csökkenti a nem kívánt oldalirányú elmozdulást.

A csapágyak utánállíthatók, ezért a használat során esetlegesen kialakuló játék korrigálható. A kocsinak könnyen, de oldalirányú lötyögés nélkül kell mozognia a teljes vezetősínen.

22 × 5 × 5 mm-es csapágyas vágókerék

A gép 22 × 5 × 5 mm-es keményfém vágókerékkel készül. A belső csapágyazás segíti a kerék akadálymentes forgását és az egyenletes karcolási vonal kialakítását.

A vágókerék állapotát rendszeresen ellenőrizni kell. A kopott, sérült vagy nehezen forgó kerék szakadozott karcolási vonalat okozhat, ami kedvezőtlenül befolyásolhatja a burkolólap törését.

Mágnesesen kioldó törőszerkezet

A TCS1200 mágnesesen kioldó törőegységgel rendelkezik. Karcolás közben a törőtalp nem akadályozza a vágókerék mozgását, majd a törési művelethez gyorsan munkahelyzetbe állítható.

A törőszerkezet megadott maximális törőereje 800 kg. A nagy működtetőkar jól szabályozható erőátvitelt biztosít, a törőtalpat azonban minden esetben pontosan a karcolási vonal fölé kell helyezni.

1,6 mm vastag, kétrétegű alumíniumötvözet alap

A gép alapja 1,6 mm vastag, kétrétegű alumíniumötvözet szerkezetből készül. A kialakítás megfelelő merevséget biztosít, miközben a gép tömege a 120 cm-es vágáshossz ellenére is kezelhető marad.

A stabil alap a karcolási művelet során egyenletesen támasztja alá a burkolólapot, töréskor pedig segíti a terhelés megfelelő elosztását a karcolási vonal két oldalán.

Kihúzható oldaltámaszok nagyobb lapokhoz

A TCS1200 kihúzható oldalsó támaszokkal rendelkezik. Ezek megnövelik a felfekvőfelületet, és stabilabb alátámasztást biztosítanak szélesebb vagy nagyobb tömegű burkolólapoknál.

A támaszokat célszerű úgy beállítani, hogy a lap saját tömege miatt egyik irányba se billenjen meg. A megfelelő alátámasztás a pontos karcolást és a biztonságos törést egyaránt segíti.

Állítható vezető egyenes és 45°-os vágásokhoz

A gép állítható mérő- és szögvezetője egyenes, párhuzamos, illetve 45°-os vágások beállítására használható. A vezető ismétlődő méretek készítésekor ütközőként is alkalmazható.

A vágás megkezdése előtt ellenőrizni kell a vezető rögzítését, valamint azt, hogy a burkolólap teljes élén felfekszik-e az ütközőre.

Könnyebb mozgatás és szállítás

A TCS1200 nettó tömege megközelítőleg 16,9 kg. A gép kialakítása szállítófogantyúval és mozgatást segítő kerekekkel könnyíti meg a műhelyen vagy munkaterületen belüli áthelyezést.

Szállítás előtt a vágókart, az oldaltámaszokat és a vezetővonalzót megfelelően rögzíteni kell, hogy azok ne mozduljanak el és ne sérüljenek meg.

Javasolt felhasználási területek

• Kerámia falicsempék méretre vágása
• Gres- és kőporcelán padlólapok vágása
• Legfeljebb 1200 mm hosszú egyenes vágások
• Legfeljebb 850 × 850 mm-es lapok diagonális vágása
• Egyenes, párhuzamos és 45°-os szögvágások
• Nagyobb formátumú burkolólapok megmunkálása
• Fal- és padlóburkolási munkák
• Professzionális, rendszeres kivitelezési feladatok

Kiemelt előnyök

• 1200 mm maximális egyenes vágáshossz.
• 850 × 850 mm-es diagonális lapkapacitás.
• 6–15 mm-es lapvastagság-tartomány.
• Lézeres vágásjelölés.
• 1,6 mm vastag, kétrétegű alumíniumötvözet alap.
• Merev, 20 × 40 mm-es vezetősín.
• Csapágyazott és utánállítható tolós vágókocsi.
• 22 × 5 × 5 mm-es csapágyas vágókerék.
• Mágnesesen kioldó törőszerkezet.
• Legfeljebb 800 kg törőerő.
• Kihúzható oldaltámaszok nagyobb lapokhoz.
• Állítható vezető 45°-os vágásokhoz.
• Kezelhető, körülbelül 16,9 kg-os nettó tömeg.

Fontos tudnivaló

A lézervonal a vágás beállítását segítő vizuális jelölés. Nem helyettesíti a mérővonalzó, a vezetősín és a vágókerék nyomvonalának ellenőrzését. Első használatkor célszerű próbalapon ellenőrizni, hogy a lézervonal pontosan egybeesik-e a vágókerék tényleges haladási irányával.

A burkolólapot egyetlen, folyamatos toló mozdulattal javasolt megkarcolni. Ugyanazon vonal többszöri átkarcolása vagy a szükségesnél nagyobb nyomás ronthatja a törés minőségét és gyorsíthatja a vágókerék kopását.
