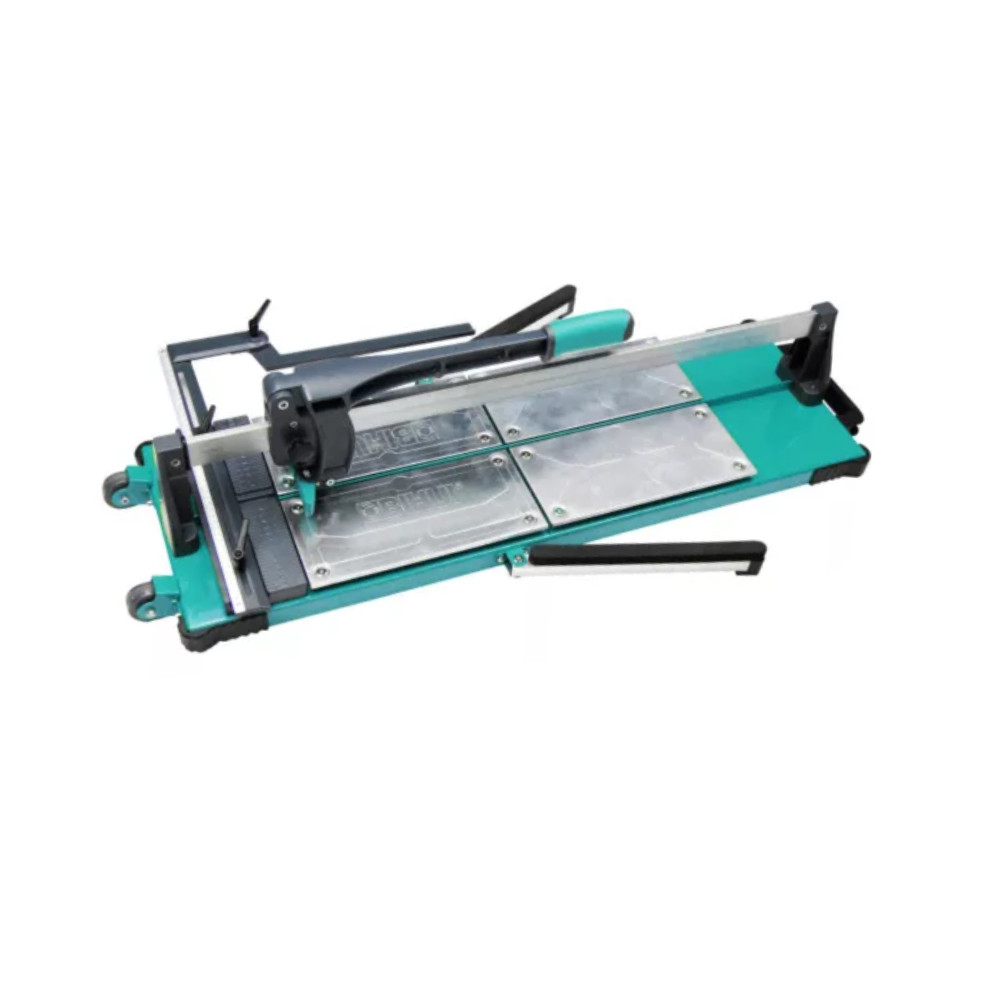

BIHUI TCM900 professzionális kézi csempevágó 700 mm
Pontos kézi csempevágó 70 cm-es vágáshosszal
A BIHUI TCM700 kézi csempevágó kerámia-, gres- és kőporcelán burkolólapok gyors, száraz és pormentes méretre vágásához készült. A gép maximális egyenes vágáshossza 700 mm, ezért a hagyományos falicsempék és padlólapok mellett a nagyobb méretű burkolólapok megmunkálására is alkalmas.
A masszív fémvázas kialakítás, a merev egysínes vezetés és a csapágyazott vágókocsi stabil szerszámvezetést biztosít. A tolásos rendszerrel a vágókerék a kezelőtől távolodó mozdulattal vezethető végig a burkolólap felületén.
700 mm-es egyenes vágási kapacitás
A BIHUI TCM700 legfeljebb 700 mm hosszú egyenes vágások elvégzésére használható. A 70 cm-es kapacitás praktikus választássá teszi általános fal- és padlóburkolási munkákhoz, valamint hosszúkás és nagyobb formátumú lapok méretre igazításához.
A ténylegesen elérhető vágási eredményt nemcsak a lap mérete és vastagsága, hanem annak keménysége, felületi struktúrája, belső feszültsége és hátoldali kialakítása is befolyásolja. Új vagy különösen kemény burkolattípusnál célszerű próbavágást végezni.
495 × 495 mm-es diagonális lapméret
Diagonális vágásnál a gép legfeljebb 495 × 495 mm-es négyzet alakú burkolólap befogadására alkalmas. Az állítható vezetővonalzó segíti a burkolólap pontos elhelyezését és a kívánt vágási szög beállítását.
A vezetőrendszer egyenes vágásokhoz, valamint legfeljebb 45°-os szögbeállításhoz használható. Ismétlődő vágásoknál a vonalzó lehetővé teszi az azonos méretek gyorsabb és pontosabb beállítását.
Legfeljebb 16 mm vastag burkolólapokhoz
A TCM700 maximális vágási vastagsága 16 mm. Használható általános kerámia-, gres- és kőporcelán burkolatok karcolására és törésére, amennyiben az adott lap anyagszerkezete lehetővé teszi a kézi vágást.
A megadott maximális vastagság önmagában nem garantálja, hogy minden 16 mm-es burkolólap biztonságosan törhető. A különösen kemény, erősen strukturált vagy nagy belső feszültségű lapok eltérően viselkedhetnek, ezért ezeknél különösen fontos a megfelelő vágókerék és karcolási nyomás használata.
Egysínes, csapágyazott tolós vágókocsi
A gép egysínes vezetőrendszerrel és állítható golyóscsapágyakon futó vágókocsival készül. A csapágyazott mechanika elősegíti a kocsi folyamatos, egyenletes mozgását, és csökkenti a karcolás közben jelentkező oldalirányú elmozdulást.
A burkolólap megkarcolása toló mozdulattal történik. A nagy, csúszásgátló borítású kar kényelmes fogást és jól szabályozható nyomásátadást biztosít a vágókerék számára.
22 × 6 × 6 mm-es csapágyas vágókerék
A BIHUI TCM700 22 × 6 × 6 mm méretű vágókerékkel használható. A volfrám-karbid munkarész a burkolólap felső rétegének egyenletes megkarcolását végzi.
A vágókerék belső csapágyazása elősegíti a kerék szabad forgását, és csökkenti a kerék tengelyének kopását. A folyamatos és pontos karcolás érdekében a vágókereket rendszeresen ellenőrizni kell, és elhasználódás vagy sérülés esetén célszerű gyári méretű alkatrészre cserélni.
Mágnesesen kioldó törőszerkezet
A vágókocsi mágnesesen kioldó törőszerkezettel készül. Karcolás közben a törőelem nem akadályozza a vágókerék vezetését, majd a törési művelethez gyorsan munkahelyzetbe állítható.
A nagy méretű kar megfelelő erőátvitelt biztosít, így a burkolólap a karcolási vonal mentén, jól szabályozható nyomással törhető el. A törés előtt minden esetben ellenőrizni kell, hogy a törőtalp pontosan a karcolási vonal fölött helyezkedik-e el.
Rugózott fémalap a szabályozott töréshez
A burkolólap rugózott fém munkaasztalra fekszik fel. A rugalmasan elmozduló asztalelemek töréskor lehetővé teszik, hogy a lap két oldala szabályozottan mozduljon el a karcolási vonal mentén.
A több részre osztott felfekvőfelület stabilan alátámasztja a burkolólapot a karcolási művelet során, miközben a töréshez szükséges minimális elmozdulást is biztosítja.
Állítható vezetővonalzó egyenes és szögvágásokhoz
A gép állítható vezető- és mérővonalzóval rendelkezik, amely megkönnyíti az egyenes, párhuzamos és szögben végzett vágások beállítását. A vezető a burkolólap stabil pozicionálásában és az ismétlődő méretek megtartásában is segítséget nyújt.
A rendszer legfeljebb 45°-os szögbeállítást tesz lehetővé. A pontos eredmény érdekében a vágás megkezdése előtt célszerű ellenőrizni a vonalzó rögzítését és a burkolólap megfelelő felfekvését.
Masszív kialakítás műhelybe és munkaterületre
A TCM700 fémvázas szerkezete megfelelő merevséget biztosít a karcolás és a törés során. Az erős vezetősín és a megerősített tartóelemek feladata, hogy terhelés alatt is egyenesen vezessék a vágókocsit.
A gép szállítókerekekkel és mozgatást segítő fogási pontokkal rendelkezik. Ez megkönnyíti a csempevágó áthelyezését a műhelyben, illetve a munkaterület és a szállítójármű között.
Javasolt felhasználási területek
- Kerámia falicsempék vágása
- Gres- és kőporcelán burkolatok méretre vágása
- Fal- és padlóburkolási munkák
- Legfeljebb 700 mm hosszú egyenes vágások
- Legfeljebb 495 × 495 mm-es lapok diagonális vágása
- Egyenes, párhuzamos és 45°-os szögvágások
- Helyszíni kivitelezési és műhelymunkák
- Professzionális és rendszeres burkolási feladatok
Kiemelt előnyök
- 700 mm maximális egyenes vágáshossz.
- 495 × 495 mm-es diagonális lapkapacitás.
- Legfeljebb 16 mm vastag burkolólapokhoz.
- Merev, egysínes vezetőrendszer.
- Csapágyazott, tolásos vágókocsi.
- 22 × 6 × 6 mm-es csapágyas vágókerék.
- Mágnesesen kioldó törőszerkezet.
- Rugózott fém munkaasztal.
- Állítható vezető egyenes és 45°-os vágásokhoz.
- Nagy, csúszásgátló borítású működtetőkar.
- Szállítókerekek a könnyebb mozgatáshoz.
Fontos tudnivaló
A kézi csempevágás eredményét a megfelelő gépbeállítás mellett a burkolólap anyaga és minősége is jelentősen befolyásolja. Strukturált, dombornyomott, különösen kemény vagy nagy belső feszültségű lapoknál célszerű próbavágást végezni.
A burkolólapot egyetlen, egyenletes toló mozdulattal javasolt megkarcolni. Ugyanazon vágási vonal többszöri átkarcolása, valamint a szükségesnél nagyobb nyomás ronthatja a törés minőségét és gyorsíthatja a vágókerék kopását.
Műszaki adatok
| Gyártó | BIHUI |
| Gyártói cikkszám | TCM700 |
| Termék típusa | Professzionális kézi csempevágó |
| Maximális egyenes vágáshossz | 700 mm |
| Maximális diagonális lapméret | 495 × 495 mm |
| Maximális lapvastagság | 3-16 mm |
| Vágási rendszer | Tolásos |
| Törőerő | 800 kg |
| Vágókocsi | Állítható golyóscsapágyas vezetés |
| Vágókerék mérete | 22 × 6 × 6 mm |
| Vágókerék kialakítása | Volfrám-karbid, belső csapágyazással |
| Törőszerkezet | Mágnesesen kioldó törőegység |
| Munkaasztal | Rugózott, több részből álló fémalap |
| Vezetővonalzó | Állítható, egyenes és szögben végzett vágásokhoz |
| Maximális szögbeállítás | 45° |
| Ajánlott burkolatok | Kerámia, gres és kőporcelán |
| Szállítást segítő kialakítás | Szállítókerekek és fogási pontok |
| Csomag tartalma | 1 db BIHUI TCM700 kézi csempevágó vágókerékkel |
