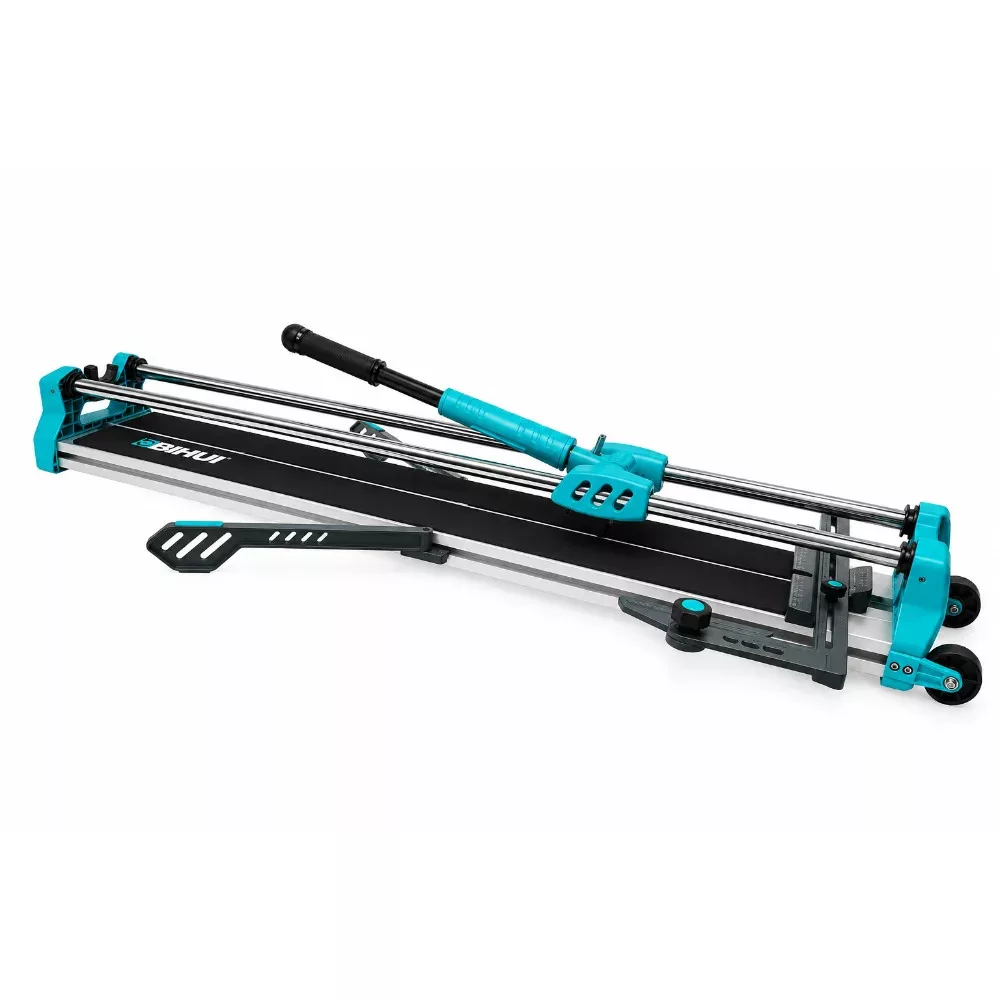

BIHUI TCB1200 csempevágó 120 cm (bihtcb1200)

BIHUI TCB1200 C-Lion professzionális kézi csempevágó 1200 mm

Nagy teljesítményű kézi csempevágó 120 cm-es vágáshosszal

A BIHUI TCB1200 C-Lion kézi csempevágó kerámia-, gres- és kőporcelán burkolólapok gyors, száraz és pormentes méretre vágásához készült. A gép maximális egyenes vágáshossza 1200 mm, ezért különösen jól használható nagyobb méretű fal- és padlóburkolatok megmunkálásához.

A stabil kétsínes vezetőrendszer, a kétrétegű alumíniumötvözet alap és a nagy teljesítményű törőszerkezet pontos és jól kontrollálható munkavégzést biztosít. A mágnesesen kioldó törőegység, az állítható vezetővonalzó és a LED munkavilágítás a rendszeres burkolási munkák során is kényelmesebbé teszi a használatot.

1200 mm-es egyenes vágási kapacitás

A BIHUI TCB1200 legfeljebb 1200 mm hosszú egyenes vágások elvégzésére használható. A 120 cm-es kapacitás lehetővé teszi a hagyományos burkolólapok mellett a hosszúkás és nagyobb formátumú lapok méretre igazítását is.

A tényleges vágási eredményt a lap mérete és vastagsága mellett annak keménysége, felületi struktúrája, belső feszültsége és hátoldali kialakítása is befolyásolja. Új vagy különösen kemény burkolattípusnál célszerű próbavágást végezni.

850 × 850 mm-es diagonális lapméret

Diagonális vágásnál a gép legfeljebb 850 × 850 mm-es négyzet alakú burkolólap befogadására alkalmas. A nagy diagonális kapacitás különösen előnyös a nagyobb négyzetes padló- és falburkolatok átlós méretre vágásakor.

Az állítható vezetővonalzó segíti a burkolólap pontos pozicionálását, valamint az egyenes, párhuzamos és szögben végzett vágások beállítását. Ismétlődő méretvágásoknál a rögzíthető vezető gyorsabb és következetesebb munkavégzést tesz lehetővé.

3–18 mm vastag burkolólapokhoz

A TCB1200 3–18 mm vastagságú burkolólapok megmunkálására használható. A széles tartomány lehetővé teszi az általános falicsempék és padlólapok mellett vastagabb gres- és kőporcelán burkolatok vágását is, amennyiben az adott lap anyagszerkezete alkalmas a kézi karcolásra és törésre.

A maximális lapvastagság önmagában nem garantálja, hogy minden 18 mm vastag burkolólap azonos módon vágható. A különösen kemény, erősen strukturált vagy nagy belső feszültségű lapok eltérően viselkedhetnek, ezért ezeknél különösen fontos a megfelelő vágókerék és az egyenletes karcolási nyomás.

Kétsínes vezetőrendszer a hosszú vágásokhoz

A BIHUI TCB1200 két párhuzamos vezetősínnel készül. A kétsínes kialakítás stabilan vezeti a vágókocsit a teljes vágási hosszon, és segít csökkenteni a karcolás során jelentkező oldalirányú elmozdulást.

A stabil vezetés a 1200 mm-hez közeli hosszú vágásoknál különösen fontos, mivel a vágás elején jelentkező kisebb oldalirányú eltérés a hosszú burkolólap végén már jelentősebb pontatlanságot eredményezhet.

Akár 800 kg-os törőerő

A csempevágó törőszerkezete akár 800 kg törőerő kifejtésére képes. A nagy erőátvitel lehetővé teszi a megfelelően megkarcolt burkolólap szabályozott törését a vágási vonal mentén.

A törés előtt minden esetben ellenőrizni kell a burkolólap megfelelő felfekvését és azt, hogy a törőtalp pontosan a karcolási vonal fölött helyezkedjen el. A megfelelő karcolás és a pontos törőpozíció együtt alapvető a tiszta törési él kialakításához.

Mágnesesen kioldó törőszerkezet

A TCB1200 mágnesesen kioldó törőszerkezettel rendelkezik. A rendszer lehetővé teszi, hogy a karcolás és a törés közötti váltás gyorsan, a munkafolyamat felesleges megszakítása nélkül történjen.

A mágneses mechanika karcolás közben megfelelő helyzetben tartja a törőelemet, majd a törési művelethez gyorsan munkahelyzetbe állítható. Ez különösen sorozatos és ismétlődő vágásoknál teszi kényelmesebbé a gép használatát.

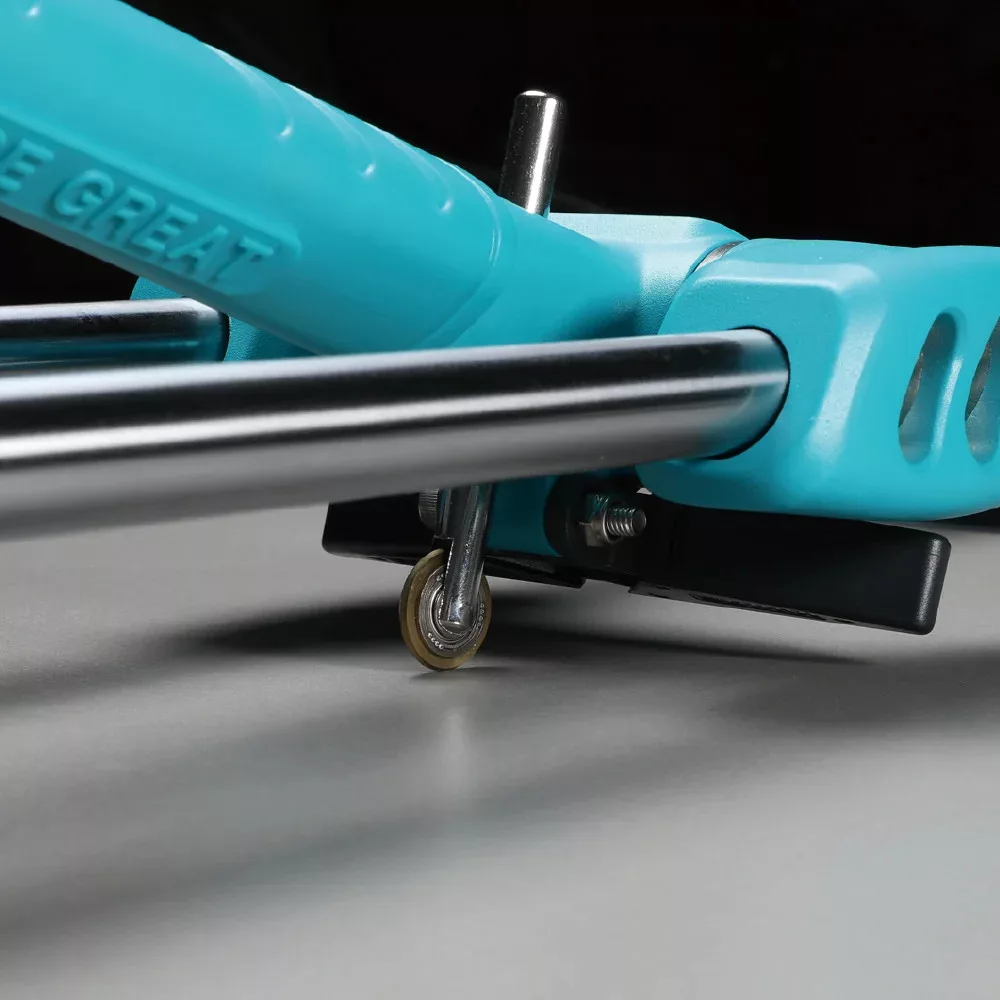

22 mm-es volfrám-karbid vágókerék

A BIHUI TCB1200 22 mm-es volfrám-karbid vágókerékkel használható. A keményfém munkarész feladata a burkolólap felső rétegének egyenletes megkarcolása, amely mentén a lap ezt követően eltörhető.

A vágókerék állapotát rendszeresen ellenőrizni kell. A kopott vagy sérült kerék egyenetlen karcolást, nagyobb szükséges nyomást és rosszabb törési eredményt okozhat, ezért elhasználódás esetén megfelelő méretű kompatibilis vágókerékre kell cserélni.

Kétrétegű alumíniumötvözet alap

A gép kétrétegű alumíniumötvözet alapja stabil felfekvőfelületet biztosít a burkolólap számára, miközben megfelelő merevséget ad a csempevágó teljes szerkezetének.

A stabil alap és a kétsínes vezetés együttesen különösen fontos a hosszabb és nagyobb méretű lapok megmunkálásakor, amikor a pontos karcoláshoz a burkolólapnak és a vezetőrendszernek is megfelelő helyzetben kell maradnia.

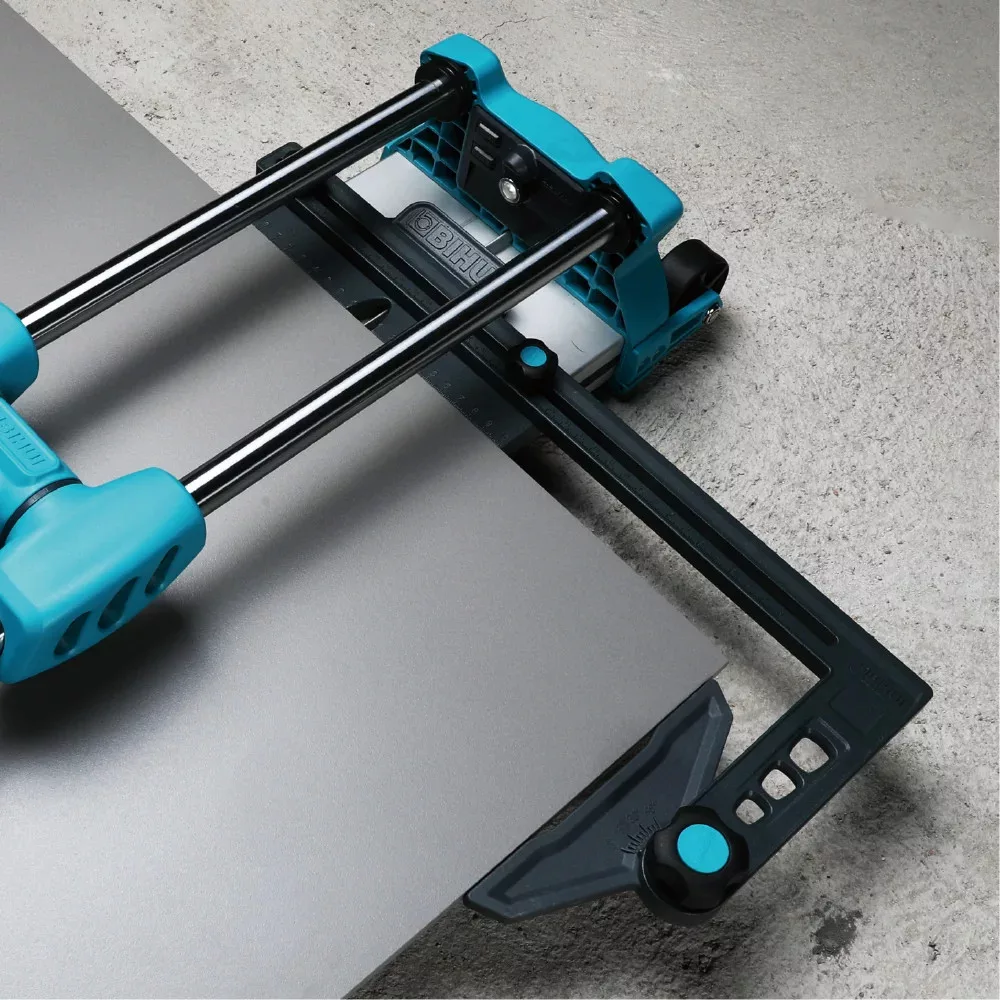

Állítható vezetővonalzó egyenes és szögvágásokhoz

A csempevágó állítható vezető- és mérővonalzóval rendelkezik, amely megkönnyíti a burkolólap pontos pozicionálását. A vezető egyenes és szögben végzett vágások beállításához, valamint ismétlődő méretvágásokhoz is használható.

A vágás megkezdése előtt célszerű ellenőrizni a vezető megfelelő rögzítését és a burkolólap stabil felfekvését. Ismétlődő vágásoknál a gondosan beállított vezető jelentősen gyorsíthatja az azonos méretű lapok elkészítését.

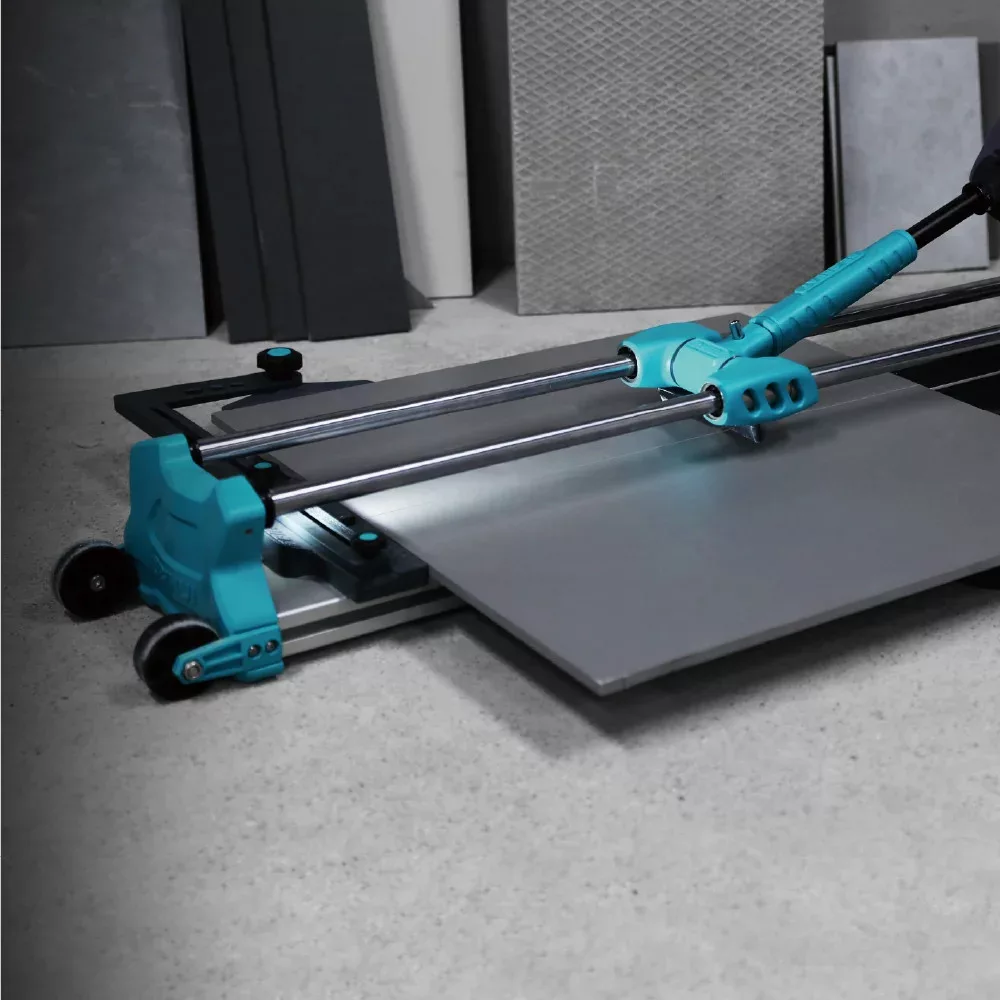

LED munkavilágítás a jobb láthatóságért

A TCB1200 beépített LED munkavilágítással rendelkezik, amely segíti a munkaterület és a burkolólapon elhelyezett jelölések láthatóságát. Ez különösen gyengébben megvilágított munkaterületeken lehet hasznos.

A megfelelő megvilágítás megkönnyíti a burkolólap pontos pozicionálását és a kijelölt vágási vonal ellenőrzését a karcolás megkezdése előtt.

Szállítókerekek a könnyebb mozgatáshoz

A 120 cm-es vágási kapacitás miatt a TCB1200 nagy méretű kézi csempevágónak számít. A szállítókerekek megkönnyítik a gép mozgatását a műhelyben, a munkaterületen, illetve a szállítójármű és a munkavégzés helye között.

Javasolt felhasználási területek

• Kerámia falicsempék vágása
• Gres- és kőporcelán burkolatok méretre vágása
• Nagyobb méretű fal- és padlóburkolatok megmunkálása
• Legfeljebb 1200 mm hosszú egyenes vágások
• Legfeljebb 850 × 850 mm-es lapok diagonális vágása
• 3–18 mm vastag burkolólapok megmunkálása
• Egyenes, párhuzamos és szögben végzett vágások
• Ismétlődő méretvágások
• Helyszíni kivitelezési és műhelymunkák
• Profi és rendszeres burkolási feladatok

Kiemelt előnyök

• 1200 mm maximális egyenes vágáshossz.
• 850 × 850 mm-es diagonális lapkapacitás.
• 3–18 mm vastag burkolólapokhoz.
• Akár 800 kg-os törőerő.
• Stabil kétsínes vezetőrendszer.
• Mágnesesen kioldó törőszerkezet.
• 22 mm-es volfrám-karbid vágókerék.
• Kétrétegű alumíniumötvözet alap.
• Állítható vezető- és mérővonalzó.
• LED munkavilágítás.
• Szállítókerekek a könnyebb mozgatáshoz.

Fontos tudnivaló

A kézi csempevágás eredményét a megfelelő gépbeállítás mellett a burkolólap anyaga, keménysége, vastagsága, felületi struktúrája és belső feszültsége is jelentősen befolyásolja. Strukturált, dombornyomott, különösen kemény vagy nagy belső feszültségű lapoknál célszerű próbavágást végezni.

A burkolólapot egyetlen, folyamatos és egyenletes mozdulattal javasolt megkarcolni. Ugyanazon vágási vonal többszöri átkarcolása, valamint a szükségesnél nagyobb nyomás ronthatja a törés minőségét és gyorsíthatja a vágókerék kopását.

Műszaki adatok
