20 mm vastag burkolathoz ajánlott.

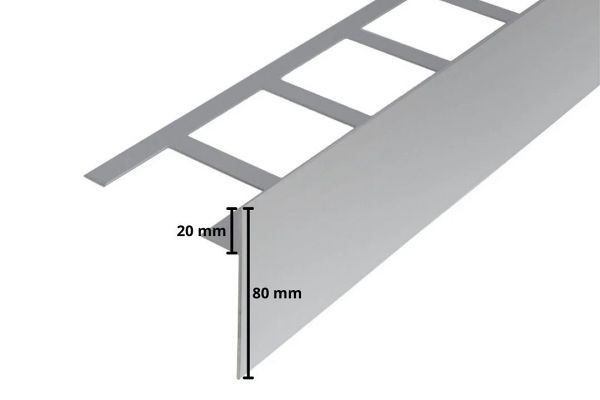

T profil, aluminium matt ezüst, eloxált, H1: 20mm, H2: 60mm, teljes takarás: 80mm,
Hossz: 300cm ( Comagolás: 5db = 15fm/csomag).
Leírás, alkalmazás, beépítés, tisztítás
- Kiváló minőségű alumínium eloxált és porszórt felületek
- Kiváló minőség
- Gyors szállítás
A Dural Durabal BO egy asszimetrikus T-alakú erkély- balkonprofil, amely tökéletesen alkalmas a 1,5%-2% -s lejtett alapszigetelésre fektetett Durabase DD80++ drénlemez + szűrőbeton vagy drénesztrich hordszerkezet + a 20mm vtg ragasztott burkolatok és a Dural Flexibal szintezőlábakra történő fektetett burkolatok lezárására.
A T-alakú erkélyprofil az erkélyeken és teraszokon a terasz szerkezet vastagság és az akár 20mm vtg. burkolat lezárására szolgál. A profil vizuálisan tiszta peremfelületet hoz létre, megvédi a látszó terasz hordszerkezetet az időjárás viszontagságaitól és a szerkezeti károsodástól.
Alkalmazás, beépítés
Az erkély/terasz bitumenes vagy egyéb épület szigetelést 1,5%-2%-ban kell elkészíteni, hogy a esztrich vagy egyéb anyagú hordszerkezeten belül vagy annak alján ne tudjon összegyűlni a víz.
A T alakú erkélyprofil magasság kiválasztása attól függ mit szeretnénk eltakarni, hogyan szeretnénk felhasználni:
Az előre elkészített alapszerkezet felett, a lejtésben elkészítendő burkolat legalacsonyabb pontján max. 100mm teljes rétegrend vastagságot tudunk kialakítani illetve eltakarni a profil segítségével.
A 1,5%-2%-ban lejtett, épület (bitumenes) vízszigetelésre a terhelhető és vízszintes vízelvezetésre alkalmas 8,0mm vtg drénlemezt lefektetjük. A drénlemezre ragasztó habarcs segítségével hordszerkezet négyzet alakú lyukacsos szárat teljesen beágyazzuk a ragasztó habarcsba, síkba igazítjuk.
Ekészítjük a szűrőbeton / drén esztrich vagy kavics / zúzalék ágyazatot és az elkészített sík felületre, a profil felső magasságához igazítva elhelyezzük a burkolatot.
Figyelem: ebben az esetben a T profil takarása lefelé 20 mm.
Felfelé azonban 20-100 mm közötti rétegvastagságot takarhat a burkolattal együtt.
Ez az alumínium profil különösen alkalmas a 20 mm-es burkolat vastagsághoz felhasznált szintezőlábak szegély befejezésére is.
Az előre 1,5%-2% lejtésben elkészített, vízszigetelt alapszerkezet felett, a lejtésben elkészítendő burkolat legalacsonyabb pontján, max. 100mm teljes rétegrend (gumi alátétlemez + szintezőláb + lehetséges kiegészítő alátét + burkolat) vastagságot tudunk kialakítani / eltakarni a profil segítségével.
A terhelhető és vízszintes vízelvezetésre alkalmas 8,0mm vtg Durabase DD80++ drénlemezt felhasználása opció - azonban a lemez nagymértékben elősegíti a csapadékvíz elvezetését a vízszigetelés felett, az állandó 8,0mm vízelvezetési vastagság miatt.
Figyelem: ebben az esetben a T profil takarása lefelé 100 mm. Felfel azonban max. 20 mm burkolat vastagságot takarhat.
A Durabal BO terasz - és erkély profil 5 különböző teljes takarási magasságban kapható 40-120 mm között. A profilt tágulási csatlakozókkal és külön belső vagy külső sarkokkal kötik össze. A sarkokhoz nincs szükség tágulási összekötő elemre. A szükséges kb. 2 mm-es tágulási szélesség így vizuálisan nem látható. A esztrich hordszerkezetben, amelybe a T-alakú alumínium profil beépítésre kerül, nem szabad megengedni, hogy víz gyűljön össze, mivel a magas lúgtartalmú víz megtámadja az alumíniumot. Különleges alkalmazási esetekben a profilok használhatóságát a várható kémiai vagy mechanikai terhelés függvényében kell tisztázni.
A Durabal BO terasz - és erkély profilok alumíniumból készült, eloxált, porszórtan bevont anyaggal kaphatók az alábbi felületekben / színekben:
- RAL 7036 platina szürke
- RAL 7016 antracit
- RAL 1015 világos elefántcsont
- matt ezüst eloxált
A Durabal BO alumínium profilok porszórt bevonata színstabil, UV- és időjárásálló. A látható felületet védeni kell a csiszolási és habarcsmaradványoktól. A profilcsatlakozók, valamint a belső és külső sarkok termék kiegészítőként kaphatók.
Tisztítás
A következők minden termékre illetve anyagra vonatkoznak: A mechanikai és kémiai terhelésekkel szembeni használhatóságot minden egyes esetben gondosan ellenőrizni kell. Általánosságban a burkolási technológia általánosan elismert szabályait kell betartani!
Általánosságban a teraszprofilok karbantartása és ápolása:
A rendszeres tisztítás nem csak a csemperagasztó profi vizuálisan vonzó megjelenését eredményezi, hanem csökkenti a lerakódásokat (korróziót) is. Minden tisztítószer nem tartalmazhat sósavat (pl. cementmaradvány-eltávolító) és fluorosavat. Az alumíniumból készült erkélyszögprofiljainkat szükség szerint semleges hatású tisztítószerekkel (pH 6-8) kell tisztítani, csiszoló adalékanyagok nélkül. A tisztítószergyártók megfelelő termékjavaslatait be kell tartani.
